Инструкция к Гейзер-3ИВЖ и Гейзер-3ИВ

Инструкция к Гейзер-3ИВЖ и Гейзер-3ИВ

НАЗНАЧЕНИЕ

Фильтры Гейзер-3 предназначены для очистки водопроводной воды от вредных примесей (хлора, тяжелых металлов, нитратов, пестицидов и др.), взвешенных частиц, избытка солей жёсткости и для корректировки минерального состава.

ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ

  • Осадочный механический картридж из полипропилена осуществляет очистку воды от грязи, взвешенных частиц и нерастворимых примесей.
  • Материал Арагон — микропористый ионообменный полимер. он позволяет комплексно удалять из воды широкий спектр вредных примесей: соли жесткости, железо, марганец, тяжелые металлы, хлор, механические частицы и органические соединения. Материал Арагон полностью удаляет из воды вирусы гепатита а, норовирусы и ротавирусы. дополнительная бактериостатическая защита достигается введением в полимер по особой технологии серебра в металлической несмываемой форме. Материал Арагон сам подсказывает, когда необходимо провести замену или регенерацию, благодаря свойству самоиндикации окончания ресурса – резкому уменьшению напора чистой воды. Арагон обладает системой антисброс: отфильтрованные загрязнения никогда не попадут в очищенную воду благодаря сложной лабиринтной структуре фильтроматериала. Картридж из материала арагон можно регенерировать в домашних условиях, что значительно увеличивает его ресурс.

    Арагон М – для регионов с мягкой водой. В результате очистки воды из нее полностью удаляются вредные примеси и сохраняются дефицитные соли кальция.

    Арагон Ж – для регионов с жесткой водой. При очистке воды удаляются избыточные соли жесткости, железо и другие вредные примеси. Количество солей жесткости снижается до рекомендуемого медиками уровня. Благодаря эффекту квазиумягчения оставшиеся в воде соли кальция находятся в основном в арагонитовой форме и не отлагаются в виде накипи.

    Арагон – для регионов с железистой водой. Используется особая форма материала для удаления железа и корректировки рH.

    Арагон 2 – для регионов с жесткой водой. Новый композитный материал на основе материала арагон и ионообменной смолы, с увеличенными ресурсом и эффективностью удаления солей жесткости, марганца, железа (растворенного и коллоидного) и тяжелых металлов (кадмия, свинца и др.). Ресурс по удалению солей жесткости картриджем арагон 2 – в 12-15 раз больше, чем у арагона Ж. Одновременно в картридже работает эффект квазиумягчения. В картридж арагон M стандарта 10 Slim Line можно устанавливать дозатор полезных микроэлементов: кальция с магнием.

  • Активированный уголь – высококачественный сорбент из скорлупы кокоса. Улучшает вкус, цвет, прозрачность воды и устраняет посторонние запахи. Применяется в виде отдельных картриджей. СВС – картридж из прессованного активированного угля, созданный по технологии «карбонблок». ММВ – картридж из высококачественного углеродного волокна, обладающего большей поверхностью поглощения и повышенным ресурсом. Введенное в состав материала серебро подавляет размножение отфильтрованных бактерий и вирусов.

ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ

Взвешенные примеси более 0,6 мкм (ржавчина, песок, водоросли и др. частицы)100%
Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий)до 99%
Активный хлордо 96%
Органические соединениядо 92%
Соли жесткостидо 85%
Микроорганизмы и кишечная палочка100%
Вирус гепатита а, ротавирусы и норовирусыдо 100%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры корпуса водоочистителя в сборе (не более, мм)390x310x140
Рекомендуемая скорость фильтрации (не более)3 л/мин
Максимальное рабочее давление7 атм.
Температура воды (не более)40 °С
Масса без упаковки (не более)6,5 кг

СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ

КартриджСрок службы, мес.Ресурс*, л
ЭФМ, ПФМ, РР12до 6000
Арагон-М12до 7000**
Арагон 212до 7000**
СВС12до 7000
ММВ18до 10000

* зависит от степени загрязненности исходной воды

** при содержании железа в воде до 1 мг/л и жесткости до 3 мг-экв/л

МОДИФИКАЦИИ И КОМПЛЕКТАЦИЯ ФИЛЬТРОВ КАРТРИДЖАМИ

МодельПервая ступеньВторая ступеньТретья ступеньКорпусПрименение
ЗИВ ЛюксМЕХ.Арагон М+В(Са)СВСбелыймягкая вода
ЗИВ ЭлитаМЕХ.Арагон М+В(Са)ММВбелыймягкая вода
ЗИВЖ ЛюксМЕХ.Арагон 2СВСбелыйжесткая вода
ЗИВЖ ЭлитаМЕХ.Арагон 2ММВбелыйжесткая вода

ПОДКЛЮЧЕНИЕ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДКЛЮЧЕНИИ

Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!

Не рекомендуется без необходимости разбирать заводские соединения.

Внимание! Все корпуса фильтра прошли испытание на герметичность и гидроудар. во избежание растрескивания картриджа Арагон, он должен всегда находиться во влажном состоянии. При перерывах в использовании фильтра более 1 месяца проследите, чтобы в корпусе фильтра обязательно оставалась вода.

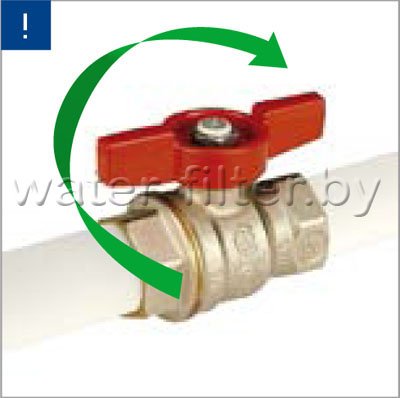

Перед началом работ перекройте подачу холодной воды к месту подключения и сбросьте давление, открыв любой кран, расположенный после места перекрытия подачи воды. (!)

Перекройте подачу воды

Перед установкой убедитесь, что колбы фильтра надежно затянуты* (при необходимости – подтянуть), и выполните подключение согласно инструкции.

Внимание! Положение вертикальной наклейки строго по центру лицевой части фильтра не гарантирует герметичности соединения. Положение наклейки может меняться при затяжке резьбового соединения колбы.

Перед началом эксплуатации промойте фильтр в течение 2–5 минут. Промывку фильтра также следует производить после замены картриджей и после длительного (более 5 суток) перерыва в эксплуатации.

После установки нового фильтра или смены картриджей в системе остается воздух. Это приводит к избыточной аэрации воды (визуально вода может иметь молочно-белый цвет). По мере работы фильтра воздух из системы уйдет, и очищенная вода станет прозрачной.

ПОРЯДОК ПОДКЛЮЧЕНИЯ

Подключение к магистрали холодного водоснабжения осуществляется с помощью поставляемого с фильтром комплекта. Разрежьте трубку на 2 удобные для подключения части и подсоедините каждую на вход и выход фильтра.

Внимание! Вход – колба №1, выход – колба №3.

Рекомендуем доверить монтаж системы специалистам либо произвести установку строго по инструкции.

Система подключается к магистрали холодной воды.

Выньте фильтр из упаковочной коробки.

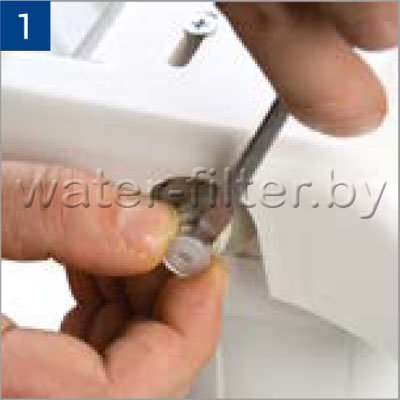

Удалите транспортные заглушки. Нажмите концом отвертки на пластиковое кольцо в разъеме и без усилия выньте заглушку (1).

Закрепите фильтр в удобном для эксплуатации месте.

Для удобства замены картриджей рекомендуется закрепить фильтр на высоте не менее 15 см от пола до нижней точки корпуса.

* Периодически проверяйте надежность затяжки колб фильтра. В случае необходимости их следует подтягивать.

Удаление транспортных заглушек

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

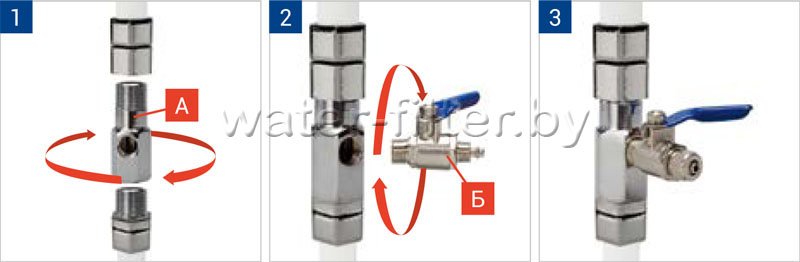

Перекройте подачу воды к месту подключения.

Установите тройник адаптер (А) в магистрали холодной воды, уплотнив соединения (1).

Вверните в адаптер шаровой кран (Б) подачи воды (2), уплотнив соединения.

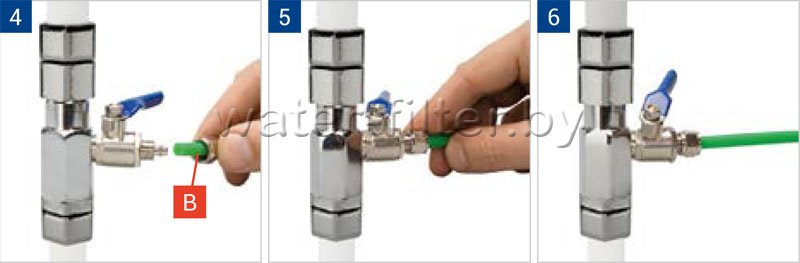

В гайку (В) вставьте пластиковую трубку (4).

Трубку вставьте в штуцер шарового крана до упора (5) и плотно закрутите гайку (6).

Подключение к водопроводу Гейзер-3ИВЖ и Гейзер-3ИВ

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ

Просверлите в мойке отверстие диаметром 12 мм.

Подключение крана чистой воды Гейзер-3ИВЖ и Гейзер-3ИВ

Произведите сборку крана в следующей последовательности:
  • кран
  • шайба декоративная
  • резиновая прокладка
  • пластмассовая шайба
  • металлическая шайба
  • гайка
Закрепите кран на мойке.

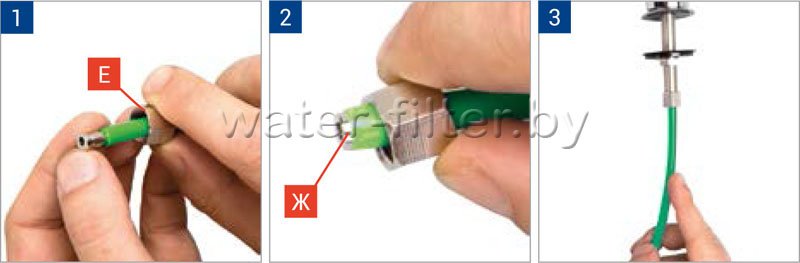

В гайку (Е) проденьте пластиковую трубку (1). Пистон (Ж) вставьте внутрь трубки до упора (2). Закрутите гайку на резьбовой шток крана (3).

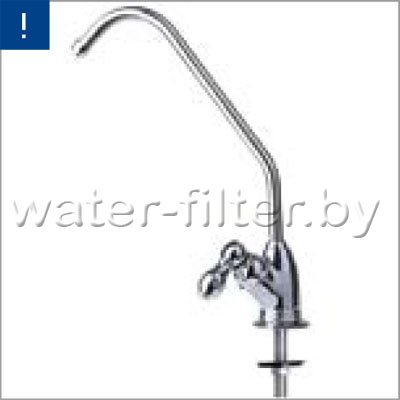

Кран в сборе

Подключение крана к фильтру Гейзер-3ИВЖ и Гейзер-3ИВ

КОМПЛЕКТ ПОСТАВКИ*

МодельЗИВ ЛюксЗИВ ЭлитаЗИВЖ ЛюксЗИВЖ Элита
Фильтр в сборе1111
Ключ для корпуса1111
Ключ для донной заглушки1111
Кран для чистой водыисп. 31-1-
исп. 6-1-1
Чашка декоративная1111
Резиновая прокладка2222
Шайба пластмассовая1111
Гайка крепежная с шайбой1111
Пистон1111
Гайка цангового зажима 1/4"1111
Трубка соединительная 1/4"1111
Тройник-адаптер с краном1111
Инструкция1111
Упаковка1111

* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.

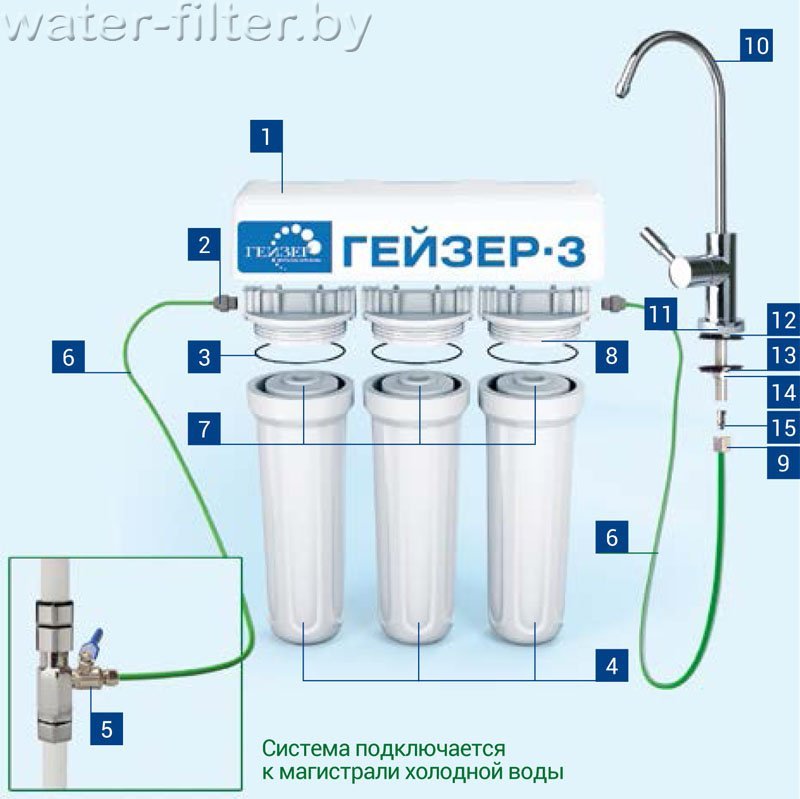

Схема подключения Гейзер-3ИВЖ и Гейзер-3ИВ

  1. Скоба
  2. Переходник 1/2'' х 1/4'' JG 3
  3. Кольцо уплотнительное
  4. Корпуса
  5. Тройник-адаптер с краном
  6. Трубка соединительная 1/4'' JG
  7. Картриджи
  8. Крышка корпуса
  9. Гайка цангового зажима 1/4'' JG
  10. Кран
  11. Чашка декоративная
  12. Резиновая прокладка
  13. Шайба пластмассовая
  14. Гайка крепежная с шайбой
  15. Пистон

ОБСЛУЖИВАНИЕ ФИЛЬТРА

Показания к обслуживаниюКартриджВид обслуживания
Заметное снижение скорости фильтрацииАрагон-М, Арагон-2Механическая очистка, Регенерация (очистка от солей железа)
Образование накипи и мутной пленки на воде при кипяченииАрагон-2Регенерация (очистка от солей жесткости)
Снижение качества водыСВС, ММВ, В, ЭФМ, ПФМ, РРЗамена

По истечении ресурса или срока службы картриджей они подлежат замене.

ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

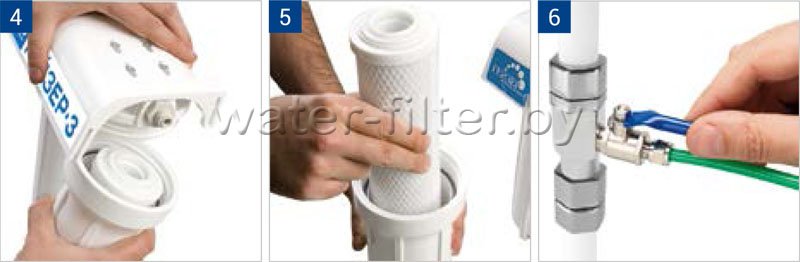

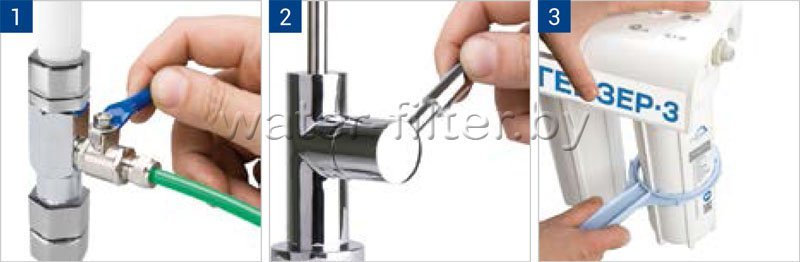

Перекройте воду на входе (1). Откройте кран чистой воды для сброса давления в системе (2). При помощи ключа открутите колбу фильтра (3), проверьте состояние уплотнительного кольца и при необходимости замените его, затем поменяйте соответствующий картридж (4, 5).

Замена картриджей в Гейзер-3ИВЖ и Гейзер-3ИВ

Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).

Установите колбу на место и затяните ключом.

Проверьте систему на герметичность (6).

Замена картриджей в фильтрах Гейзер-3ИВЖ и Гейзер-3ИВ

ОЧИСТКА И РЕГЕНЕРАЦИЯ КАРТРИДЖА АРАГОН

Механическая очистка и замена дозатора (если он входит в стандартную комплектацию или был установлен дополнительно)

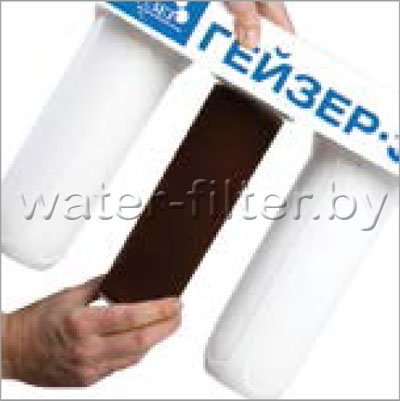

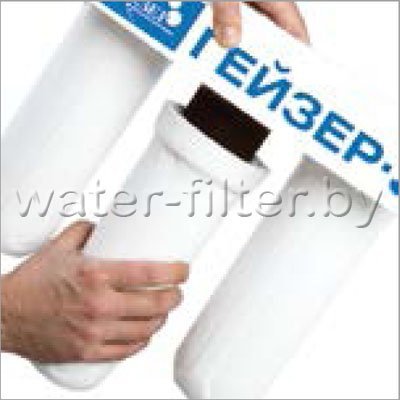

Раскрутить входящим в комплект поставки ключом второй корпус и вывернуть картридж. Вылить из него воду. Очистить внешнюю поверхность картриджа мягкой щеткой (например, платяной) под струей воды.

Регенерация картриджа Арагон в Гейзер-3ИВЖ и Гейзер-3ИВ

Регенерация картриджа Арагон в Гейзер-3ИВЖ и Гейзер-3ИВ

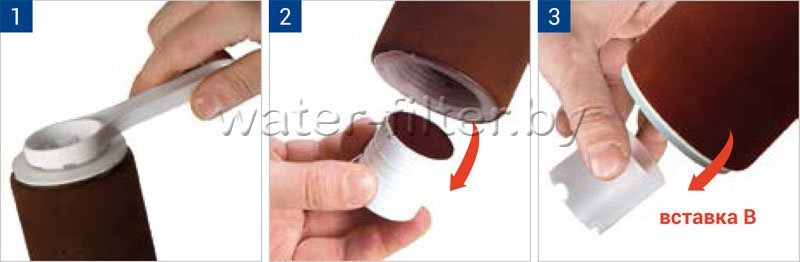

Ключом для донной заглушки вывернуть из картриджа донную заглушку (1) и вынуть использованный дозатор (2).

При замене картриджа Арагон на новый перед установкой дозатора вынуть из верхней части использованного картриджа ограничивающую пластиковую вставку В и установить ее в новый (3).

Снять крышку с нового дозатора и вставить его открытой стороной вверх. Ввернуть донную заглушку. Собрать фильтр в обратном порядке и промывать его 1-2 минуты.

Регенерация картриджа Арагон в Гейзер-3ИВЖ и Гейзер-3ИВ

Очистка от солей железа (проводится после механической очистки)

В эмалированной или стеклянной посуде приготовить 3 литра горячего 3% -го раствора лимонной кислоты (40 г или 2 столовые ложки на литр воды).

Приготовить 0,6 л 2% -го раствора питьевой соды (1 чайная ложка соды на 0,6 л).

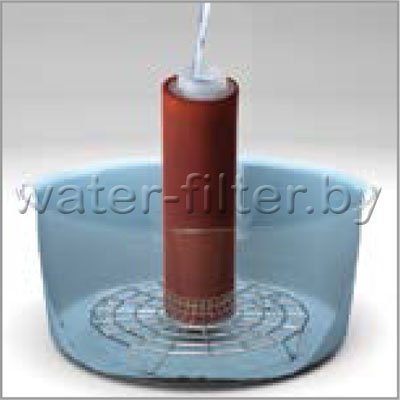

Картридж на подставке поместить в мойку или отдельную ёмкость. Залить приготовленный раствор внутрь картриджа (через резьбовую горловину) до самого верха. Подливайте раствор до необходимого уровня до тех пор, пока жидкость, выходящая из картриджа, не станет чистой и прозрачной.

Регенерация картриджа Арагон в Гейзер-3ИВЖ и Гейзер-3ИВ

Регенерация картриджа Арагон в Гейзер-3ИВЖ и Гейзер-3ИВ

Установить картридж в корпус и залить внутрь раствор соды. Заливать раствор нужно через горловину картриджа до тех пор, пока он сам и корпус не заполнятся раствором. Через час вылить раствор и собрать фильтр в обратном порядке.

Открыть кран чистой воды и пролить воду в течение 5 минут. Фильтр готов к работе.

Очистка от солей жесткости (проводится после механической очистки)

В ёмкость 1,5–2 л насыпать 40 г лимонной кислоты, 30 г (2 чайные ложки) питьевой соды и залить 1 л воды. Заливать воду следует в несколько приемов, поскольку в процессе очистки происходит вспенивание (выделение углекислого газа). Установить картридж в корпус и полностью залить его приготовленным раствором (примерно 0,6 л). Оставить на 10-12 часов, после чего вынуть картридж и вылить отработанный раствор. Поставить картридж вертикально в мойку и пролить через него оставшийся раствор, заливая внутрь через резьбовую горловину, и дать полностью стечь.

Вымыть водой остатки раствора из картриджа в два этапа. Сначала 3 литра воды поместить порциями до самого верха картриджа через резьбовую горловину. Затем обернуть горловину полиэтиленовой пленкой и закрепить её резинкой или бечевкой. Перевернуть и выкрутить соответствующим ключом донную заглушку. Поставить в мойку в этом положении вертикально и пролить ещё 3 литра воды, как описано выше. Снять пленку и ввернуть на место донную заглушку. Собрать фильтр в обратном порядке. Открыть кран для чистой воды и промыть фильтр водой со скоростью 1–1,5 л/мин в течение 3 мин.

При проведении регенерации необходимо остерегаться попадания промывочных растворов в глаза поскольку это может вызывать болевые ощущения.

При попадании в глаза, тщательно промыть их водой!
