Инструкция к Гейзер-3ИВС
НАЗНАЧЕНИЕ
Фильтры Гейзер-3 предназначены для очистки водопроводной воды от вредных примесей (хлора, тяжелых металлов, нитратов, пестицидов и др.), взвешенных частиц, избытка солей жёсткости и для корректировки минерального состава.
ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ
- Осадочный механический картридж из полипропилена осуществляет очистку воды от грязи, взвешенных частиц и нерастворимых примесей.
- Материал Арагон – микропористый ионообменный полимер. Он позволяет комплексно удалять из воды широкий спектр вредных примесей: соли жесткости, железо, марганец, тяжелые металлы, хлор, механические частицы и органические соединения. Материал Арагон полностью удаляет из воды вирусы гепатита А, норовирусы и ротавирусы. Дополнительная бактериостатическая защита достигается введением в полимер по особой технологии серебра в металлической несмываемой форме. Материал Арагон сам подсказывает, когда необходимо провести замену или регенерацию, благодаря свойству самоиндикации окончания ресурса – резкому уменьшению напора чистой воды. Арагон обладает системой антисброс: отфильтрованные загрязнения никогда не попадут в очищенную воду благодаря сложной лабиринтной структуре фильтроматериала. Картридж из материала Арагон можно регенерировать в домашних условиях, что значительно увеличивает его ресурс.
Арагон 2 – для регионов с жесткой водой. Новый композитный материал на основе материала Арагон и ионообменной смолы, с увеличенными ресурсом и эффективностью удаления солей жесткости, марганца, железа (растворенного и коллоидного) и тяжелых металлов (кадмия, свинца и др.). Ресурс по удалению солей жесткости картриджем Арагон 2 – в 12-15 раз больше, чем у Арагона Ж. Одновременно в картридже работает эффект квазиумягчения.
- Умягчающий картридж БС служит для удаления из воды солей жесткости (соединений кальция и магния), благодаря чему вода не дает осадка и накипи. В картридже используется специальная ионообменная умягчающая смола пищевого класса. Картридж может использоваться многократно после регенерации.
- Активированный уголь – высококачественный сорбент из скорлупы кокоса. Улучшает вкус, цвет, прозрачность воды и устраняет посторонние запахи. Применяется в виде отдельных картриджей.
СВС – картридж из прессованного активированного угля, созданный по технологии «карбон-блок».
ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ
Взвешенные примеси (ржавчина, песок, водоросли, другие частицы) более 0,6 мкм | 100% |
Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий) | до 99% |
Активный хлор | до 96% |
Органические соединения | до 92% |
Соли жесткости | до 85% |
Микроорганизмы и кишечная палочка | 100% |
Вирус Гепатита А, ротавирусы и норовирусы | до 100% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры корпуса водоочистителя в сборе не более, мм. | 390x310x140 |
Рекомендуемая скорость фильтрации не более | 3 л/мин |
Периодичность регенерации картриджа БС (при жесткости 6-4 мг-экв/л) | 200-400 л. |
Максимальное рабочее давление | 7 атм. |
Температура воды не более | 40 °С |
Масса без упаковки не более | 6,5 кг |
СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ
Картридж | Срок службы*, мес | Ресурс*, л |
БС | 12 | до 4000** |
Арагон 2 | 12 | до 7000** |
СВС | 12 | до 7000 |
* зависит от степени загрязненности исходной воды
** при содержании железа в воде до 1 мг/л и жесткости до 3 мг-экв/л
МОДИФИКАЦИИ И КОМПЛЕКТАЦИЯ ФИЛЬТРОВ КАРТРИДЖАМИ
Модель | Первая ступень | Вторая ступень | Третья ступень | Корпус | Применение |
ЗИВС Люкс | Арагон 2 | БС | СВС | белый | исп. 3 |
ПОДКЛЮЧЕНИЕ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДКЛЮЧЕНИИ
Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!
Не рекомендуется без необходимости разбирать заводские соединения. |
Перед установкой убедитесь, что колбы фильтра надежно затянуты* (при необходимости – подтянуть) и выполните подключение согласно инструкции.
ПОРЯДОК ПОДКЛЮЧЕНИЯ
Подключение к магистрали холодного водоснабжения осуществляется с помощью поставляемого с фильтром комплекта. Разрежьте трубку на 2 удобные для подключения части и подсоедините каждую на вход и выход фильтра.

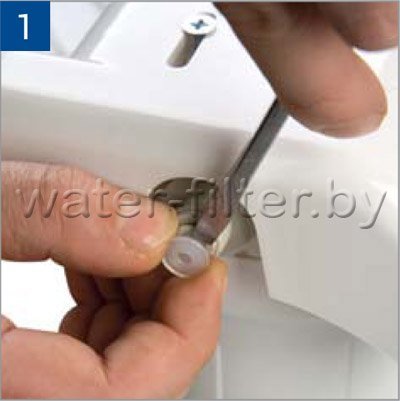

Внимание! Вход – колба №1, выход – колба №3. Рекомендуем доверить монтаж системы специалистам, либо произвести установку строго по инструкции. Система подключается к магистрали холодной воды. Выньте фильтр из упаковочной коробки. Удалите транспортные заглушки. Нажмите концом отвертки на пластиковое кольцо в разъеме и без усилия выньте заглушку (1). Закрепите фильтр в удобном для эксплуатации месте. * Периодически проверяйте надежность затяжки колб фильтра. В случае необходимости их следует подтягивать. |
Для удобства замены картриджей рекомендуется закрепить фильтр на высоте не менее 15 см от пола до нижней точки корпуса.
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

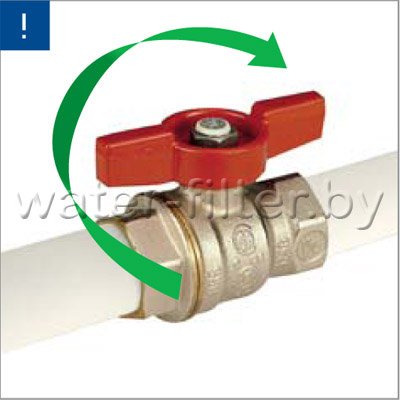

Перекройте подачу воды к месту подключения.

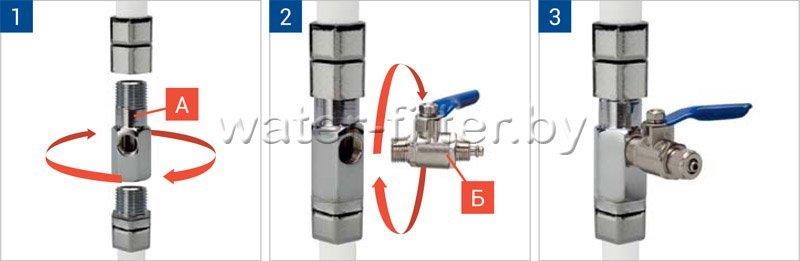

Установите тройник адаптер (А) в магистрали холодной воды, уплотнив соединения (1)
Вверните в адаптер шаровой кран (Б) подачи воды (2), уплотнив соединения

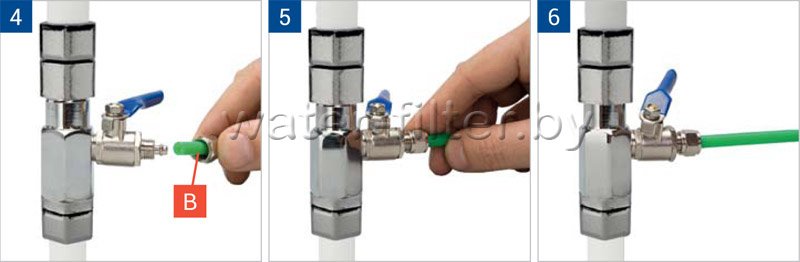

В гайку (В) вставьте пластиковую трубку (4)
Трубку вставьте в штуцер шарового крана до упора (5) и плотно закрутите гайку (6)

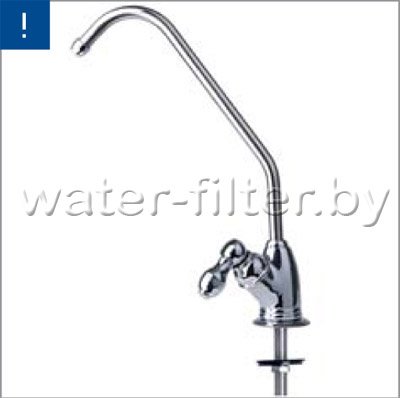

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ
Просверлите в мойке отверстие диаметром 12 мм. Произведите сборку крана в следующей последовательности:
Закрепите кран на мойке. |

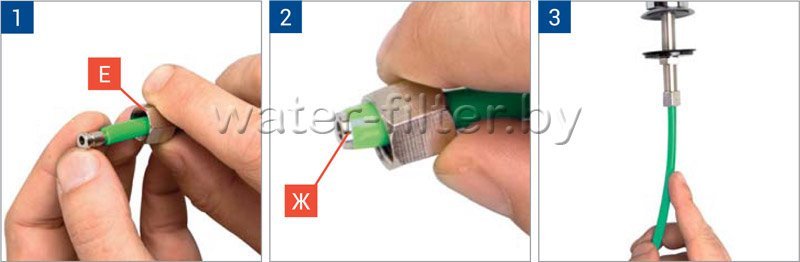

В гайку (Е) проденьте пластиковую трубку (1). Пистон (Ж) вставьте внутрь трубки до упора (2). Закрутите гайку на резьбовой шток крана (3).

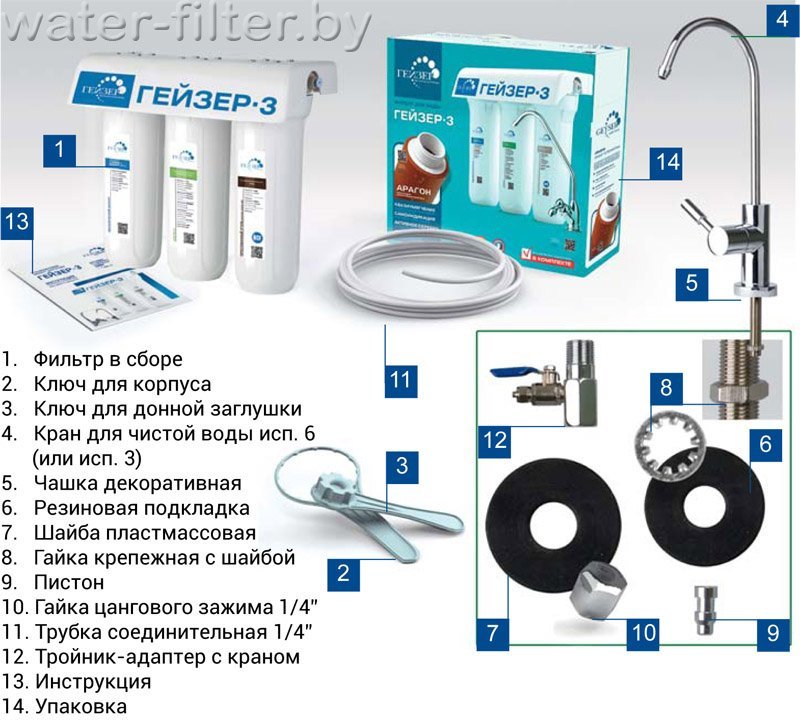

КОМПЛЕКТ ПОСТАВКИ*
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.

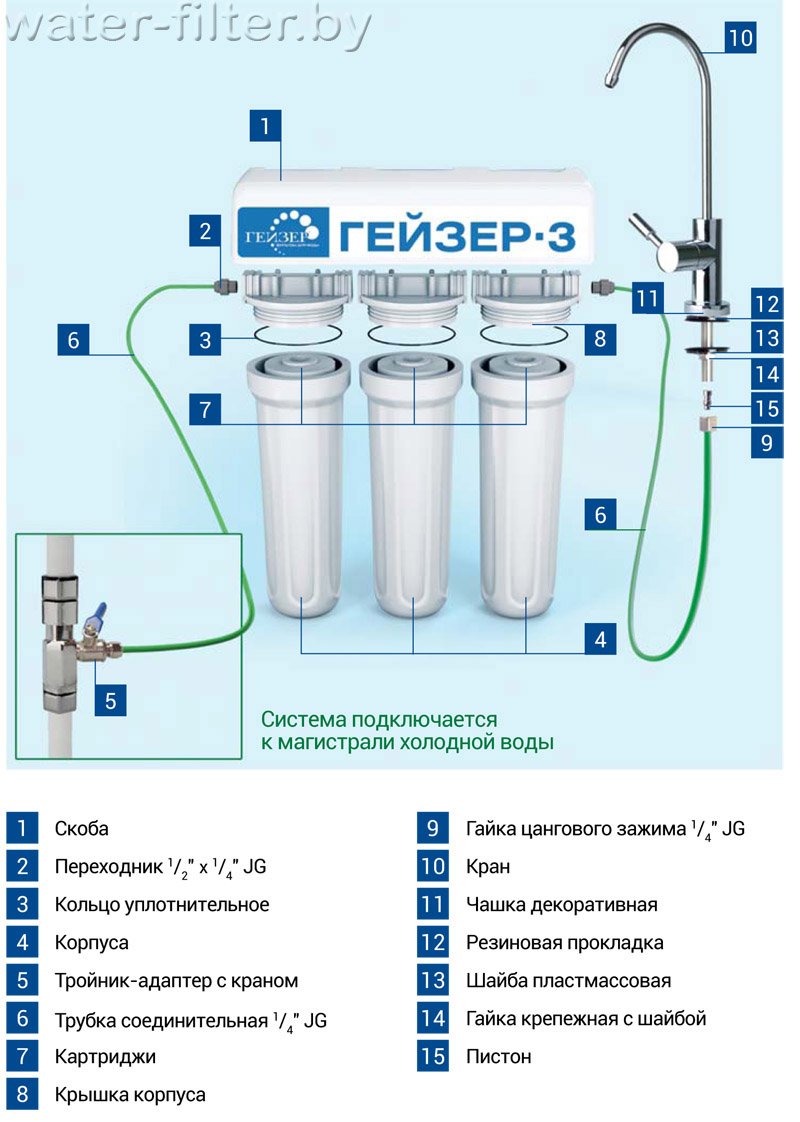

СХЕМА ПОДКЛЮЧЕНИЯ
ОБСЛУЖИВАНИЕ ФИЛЬТРА
Показания к обслуживанию | Картридж | Вид обслуживания |
Появление признаков накипи | БС, Арагон 2 | Регенерация |
Заметное снижение скорости фильтрации | Арагон 2 | Механическая очистка. Регенерация |
Снижение качества воды | СВС | Замена |
По истечении ресурса или срока службы картриджей они подлежат замене.
ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

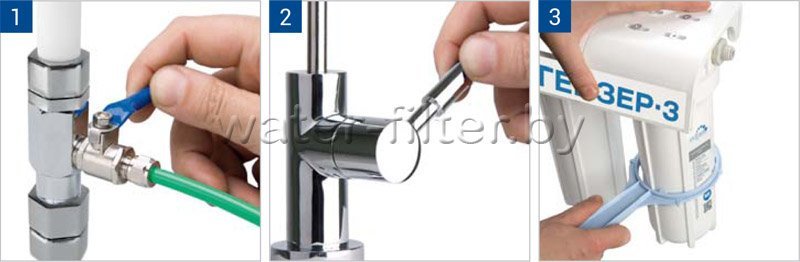

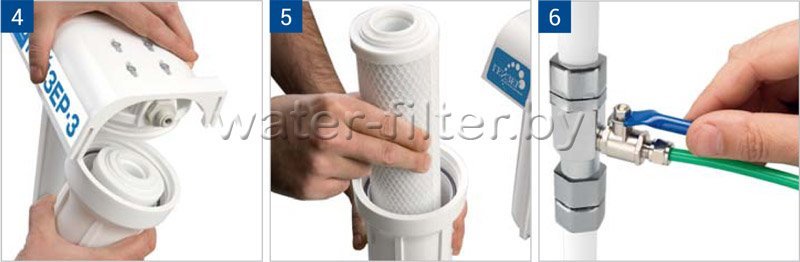

Перекройте воду на входе (1). Откройте кран чистой воды для сброса давления в системе (2). При помощи ключа открутите колбу фильтра (3), проверьте состояние уплотнительного кольца и при необходимости замените его, затем поменяйте соответствующий картридж (4, 5).
Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).
Установите колбу на место и затяните ключом.
Проверьте систему на герметичность (6).
ОЧИСТКА И РЕГЕНЕРАЦИЯ КАРТРИДЖА АРАГОН
Механическая очистка и замена дозатора (если он входит в стандартную комплектацию или был установлен дополнительно)

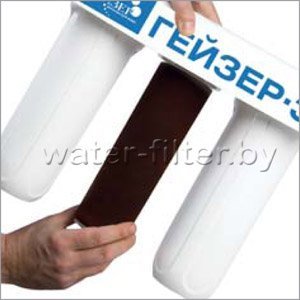

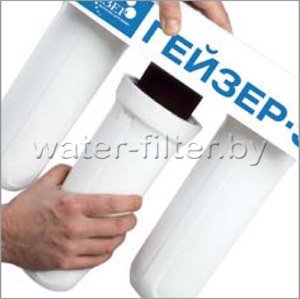

Раскрутить входящим в комплект поставки ключом второй корпус и вывернуть картридж. Вылить из него воду. Очистить внешнюю поверхность картриджа мягкой щеткой (например, платяной) под струей воды. |
РЕГЕНЕРАЦИЯ (ПРОВОДИТСЯ ПОСЛЕ МЕХАНИЧЕСКОЙ ОЧИСТКИ)

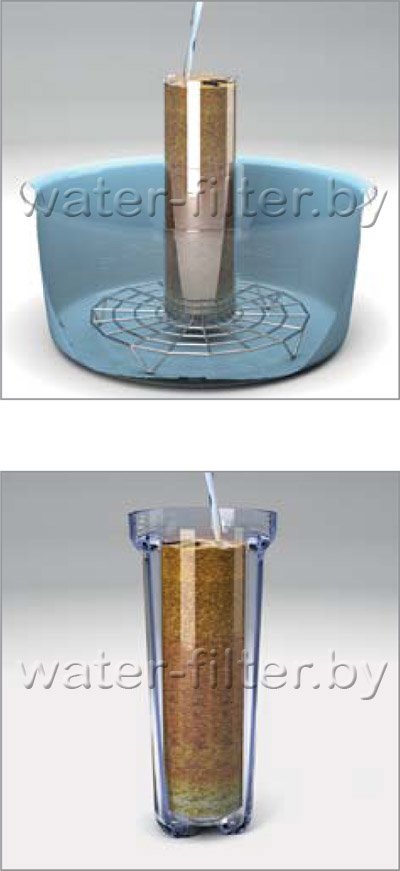

Приготовить раствор для регенерации. В емкость 1,5-2 л насыпать 40 г лимонной кислоты, 40 г (2 столовые ложки) соды и залить 1 л воды.
Заливать воду следует в несколько приемов, поскольку при этом происходит вспенивание (выделение углекислого газа). Установить картридж в корпус и полностью залить его приготовленным раствором (примерно 0,6 л). Оставить на 10-12 часов, после чего вынуть картридж и вылить отработанный раствор.
Поставить картридж вертикально в мойку и пролить оставшийся раствор, заливая внутрь через резьбовую горловину и дать полностью стечь. Вымыть водой остатки раствора из картриджа в два этапа. Сначала 3 литра воды залить порциями до самого верха картриджа через резьбовую горловину. Затем обернуть горловину полиэтиленовой пленкой и закрепить ее резинкой или бечевкой. Перевернуть и выкрутить соответствующим ключом донную заглушку. Поставить в мойку в этом положении вертикально и пролить еще 3 литра воды, как описано выше. Снять пленку и ввернуть на место донную заглушку. Собрать фильтр в обратном порядке. Открыть кран чистой воды и промыть фильтр со скоростью 1-1,5л/мин в течение 3 мин. |
РЕГЕНЕРАЦИЯ КАРТРИДЖА БС

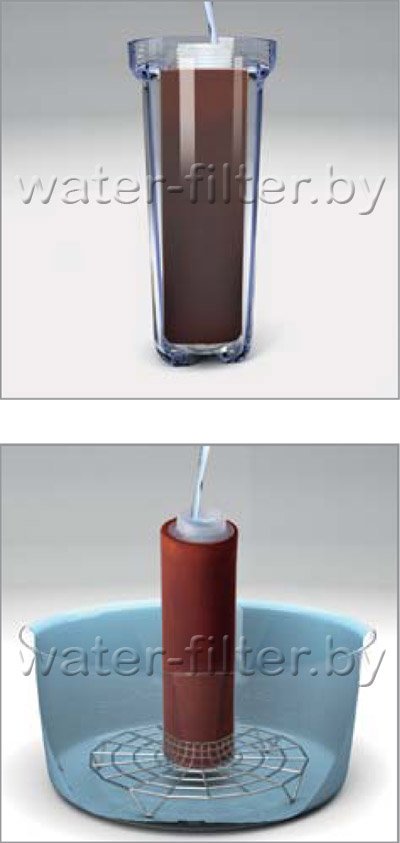

Регенерация картриджа БС выполняется 10% раствором поваренной нейодированной соли (100 г. соли на 1 л воды). Раскрутить входящим в комплект фильтра ключом второй корпус и вынуть умягчающий картридж (БС). Поставить его вертикально в мойку или на подставке в подходящую емкость и дождаться момента, когда из картриджа стечет вода. Отвернуть верхнюю крышку умягчающего картриджа рукой. Пролить через картридж 2 л. раствора соли, следя, чтобы смола не вылилась с раствором через верх (при пропускании через картридж БС раствора соли возможно бурление жидкости из-за выходящего из слоя смолы воздуха, что является нормальным). Установить картридж со снятой крышкой в корпус и заполнить корпус раствором соли (примерно 0,5 л.) доверху, осторожно заливая его через картридж и следя за тем, чтобы смола не вылилась с раствором через верх. Оставить в таком состоянии на 8-10 часов. Осторожно вынуть картридж из корпуса, дать стечь из него остаточному раствору соли, поставить в мойку или в подходящую емкость и еще раз осторожно пролить через него 2-2,5 л. 10% раствор соли. |
Навинтить на картридж верхнюю крышку и установить в корпус.
Собрать фильтр в обратном порядке. Промыть его водой со скоростью 1-1,5 л/мин. до исчезновения соленого привкуса(примерно 2-3 мин.). Фильтр готов к работе.
