Инструкция к Гейзер-3К

Инструкция к Гейзер-3К

НАЗНАЧЕНИЕ

Фильтр служит для очистки воды с высоким содержанием растворенного железа.

ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ

  • В картридже БА используется композитный каталитический сорбент нового поколения для удаления из воды растворенного и взвешенного железа и других металлов. Он понижает кислотность воды и ускоряет процесс окисления растворенного железа и соединений других металлов. В результате они образуют нерастворимый осадок, основная часть которого задерживается внутри картриджа. Материал также частично нейтрализует сероводород, хлор, полифосфаты и некоторые другие примеси.
  • Материал Арагон — микропористый ионообменный полимер. Он позволяет комплексно удалять из воды широкий спектр вредных примесей: соли жесткости, железо, марганец, тяжелые металлы, хлор, механические частицы и органические соединения. Материал Арагон полностью удаляет из воды вирусы гепатита А, норовирусы и ротавирусы дополнительная бактериостатическая защита достигается введением в полимер по особой технологии серебра в металлической, несмываемой форме. Материал Арагон сам подсказывает, когда необходимо провести замену или регенерацию, благодаря свойству самоиндикации окончания ресурса – резкому уменьшению напора чистой воды. Арагон обладает системой антисброс: отфильтрованные загрязнения никогда не попадут в очищенную воду, благодаря сложной лабиринтной структуре фильтроматериала. Картридж из материала Арагон можно регенерировать в домашних условиях, что значительно увеличивает его ресурс. Арагон – для регионов с железистой водой. Особая форма материала для удаления железа и корректировки рH. В картриджи Арагон стандарта 10 Slim Line можно устанавливать дозатор полезных микроэлементов: кальция с магнием, йода, фтора, ионов водорода.
  • Активированный уголь — высококачественный сорбент из скорлупы кокоса. Улучшает вкус, цвет, прозрачность воды и устраняет посторонние запахи. Применяется в виде отдельных картриджей. СВС — картридж из прессованного активированного угля, созданный по технологии «карбонблок». ММВ — картридж из высококачественного углеродного волокна, обладающего большей поверхностью поглощения и повышенным ресурсом. Введенное в состав материала серебро подавляет размножение отфильтрованных бактерий и вирусов.

ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ

Взвешенные примеси (ржавчина, песок, водоросли, другие частицы) более 0,6 мкм100%
Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий)до 99%
Активный хлордо 96%
Органические соединениядо 92%
Соли жесткостидо 85%
Микроорганизмы и кишечная палочка100%
Вирус Гепатита А, ротавирусы и норовирусыдо 100%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры корпуса водоочистителя в сборе (не более, мм)390x310x140
Рекомендуемая скорость фильтрации (не более)3 л/мин
Максимальное рабочее давление7 атм
Температура воды (не более)40 °С
Масса без упаковки (не более)6,5 кг

СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ

КартриджСрок службы*, мес.Ресурс*, л.
БА6-8до 2000**
Арагон12до 7000**
СВС12до 7000
ММВ18до 10000

* зависит от степени загрязненности исходной воды
** при содержании железа в воде до 1 мг/л и жесткости до 3 мг-экв/л

МОДИФИКАЦИИ И КОМПЛЕКТАЦИЯ ФИЛЬТРОВ КАРТРИДЖАМИ

МодельПервая ступеньВторая ступеньТретья ступеньКорпусПрименение
3К ЛюксБААрагонСВСбелыйисп. 3
3АК ЭлитаБААрагонММВпрозрачныйисп. 6

ПОДКЛЮЧЕНИЕ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДКЛЮЧЕНИИ

Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!

Не рекомендуется без необходимости разбирать заводские соединения.

Внимание!Все корпуса фильтра прошли испытание на герметичность и гидроудар. во избежание растрескивания картриджа Арагон, он должен всегда находиться во влажном состоянии. При перерывах в использовании фильтра более 1 месяца проследите, чтобы в корпусе фильтра обязательно оставалась вода.

Перед началом работ перекройте подачу холодной воды к месту подключения и сбросьте давление, открыв любой кран, расположенный после места перекрытия подачи воды. (!)

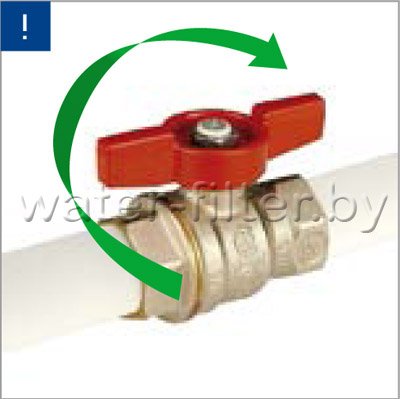

Перекройте воду перед установкой Гейзер-3К и Гейзер-3АК

Перед установкой убедитесь, что колбы фильтра надежно затянуты* (при необходимости – подтянуть) и выполните подключение согласно инструкции.

Внимание! Положение вертикальной наклейки строго по центру лицевой части фильтра не гарантирует герметичности соединения. Положение наклейки может меняться при затяжке резьбового соединения колбы.

Перед началом эксплуатации промойте фильтр в течение 2-5 минут. Промывку фильтра также следует производить после замены картриджей и после длительного (более 5 суток) перерыва в эксплуатации.

После установки нового фильтра или смены картриджей в системе остается воздух. Это приводит к избыточной аэрации воды (визуально вода может иметь молочно-белый цвет). По мере работы фильтра воздух из системы уйдет, и очищенная вода станет прозрачной.

ПОРЯДОК ПОДКЛЮЧЕНИЯ

Подключение к магистрали холодного водоснабжения осуществляется с помощью поставляемого с фильтром комплекта. Разрежьте трубку на 2 удобные для подключения части и подсоедините каждую на вход и выход фильтра.

Внимание! Вход – колба №1, выход – колба №3.

Рекомендуем доверить монтаж системы специалистам, либо произвести установку строго по инструкции.

Система подключается к магистрали холодной воды. Выньте фильтр из упаковочной коробки.

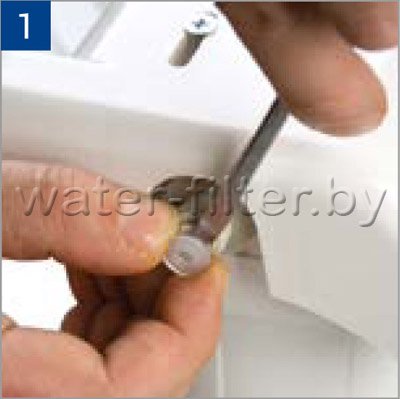

Удалите транспортные заглушки. Нажмите концом отвертки на пластиковое кольцо в разъеме и без усилия выньте заглушку (1).

Закрепите фильтр в удобном для эксплуатации месте.

* Периодически проверяйте надежность затяжки колб фильтра. В случае необходимости их следует подтягивать.

Подготовка к монтажу Гейзер-3К и Гейзер-3АК

Для удобства замены картриджей рекомендуется закрепить фильтр на высоте не менее 15 см от пола до нижней точки корпуса.

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Перекройте подачу воды к месту подключения.

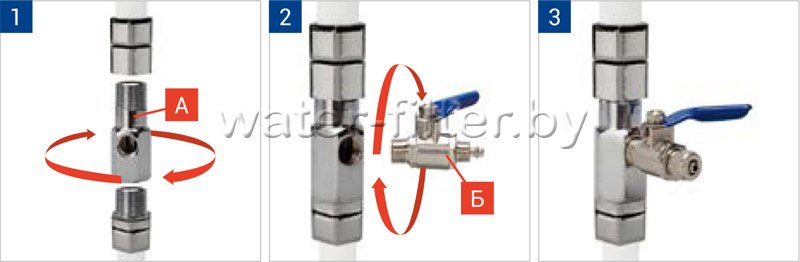

Установите тройник адаптер (А) в магистрали холодной воды, уплотнив соединения (1)

Вверните в адаптер шаровой кран (Б) подачи воды (2), уплотнив соединения

Подключение фильтров Гейзер-3К и Гейзер-3АК к водопроводу

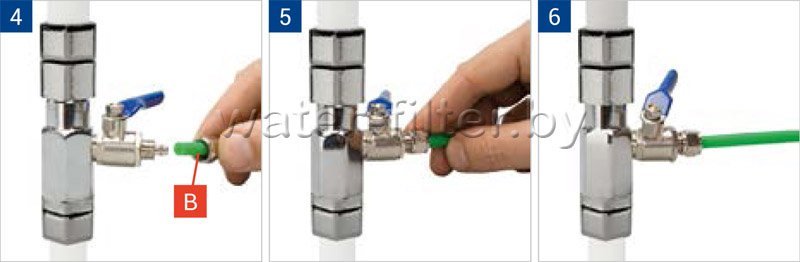

В гайку (В) вставьте пластиковую трубку (4)

Трубку вставьте в штуцер шарового крана до упора (5) и плотно закрутите гайку (6)

Подключение к водопроводу фильтров Гейзер-3К и Гейзер-3АК

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ

Просверлите в мойке отверстие диаметром 12 мм.

Произведите сборку крана в следующей последовательности:

  • кран
  • шайба
  • декоративная резиновая прокладка
  • пластмассовая шайба
  • металлическая шайба
  • гайка

Закрепите кран на мойке.

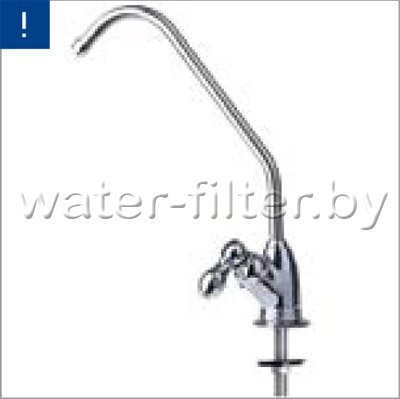

Кран чистой воды в сборе для Гейзер-3К и Гейзер-3АК

Подключение крана к Гейзер-3К и Гейзер-3АК

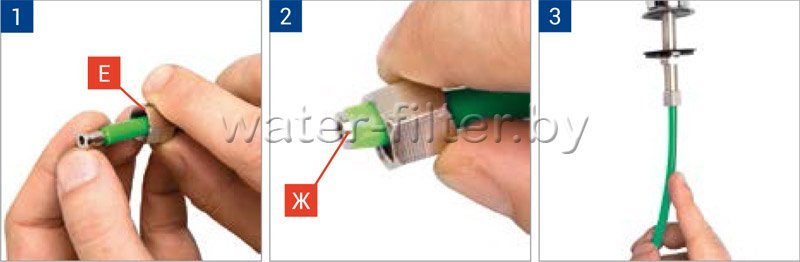

В гайку (Е) проденьте пластиковую трубку (1). Пистон (Ж) вставьте внутрь трубки до упора (2). Закрутите гайку на резьбовой шток крана (3).

КОМПЛЕКТ ПОСТАВКИ*

Модель3К Люкс3К Элита
Фильтр в сборе11
Ключ для корпуса11
Ключ для донной заглушки11
Кран для чистой водыисп. 31-
исп. 6-1
Чашка декоративная11
Резиновая прокладка22
Шайба пластмассовая11
Гайка крепежная с шайбой11
Пистон11
Гайка цангового зажима 1/4"11
Трубка соединительная 1/4"11
Тройник-адаптер с краном11
Инструкция11
Упаковка11

* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.

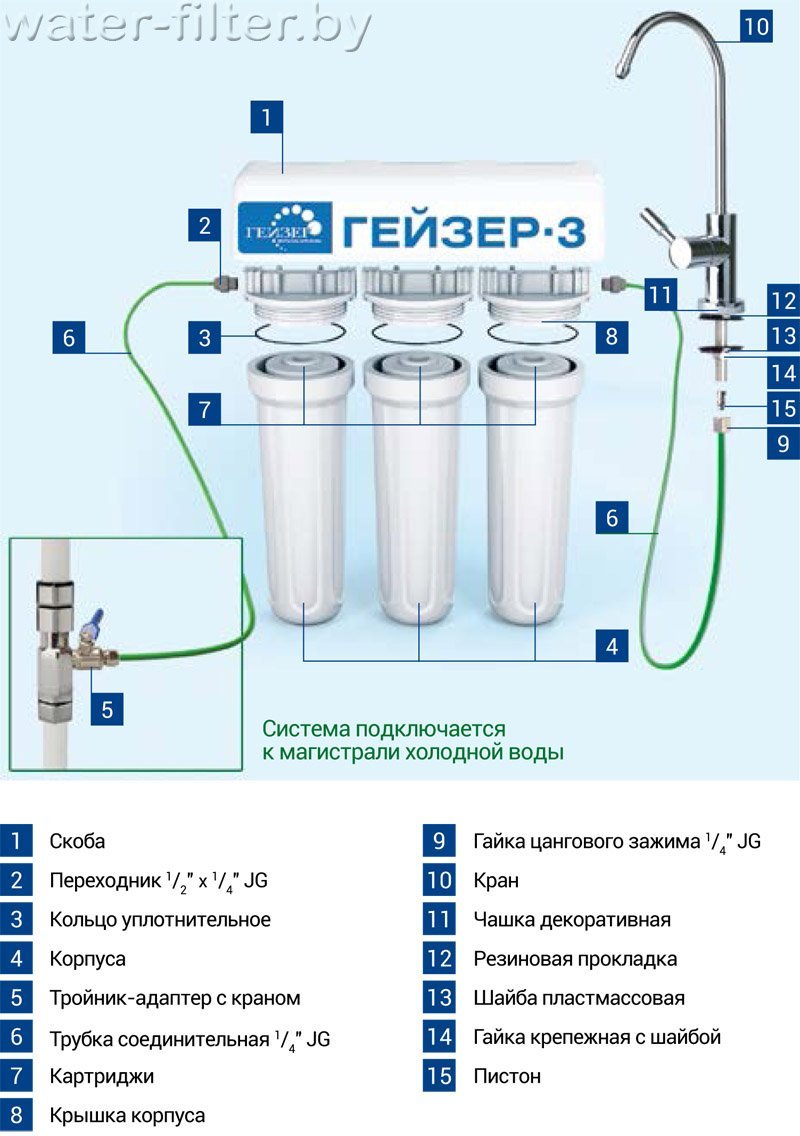

СХЕМА ПОДКЛЮЧЕНИЯ

Схема подключения Гейзер-3К и Гейзер-3АК

ОБСЛУЖИВАНИЕ ФИЛЬТРА

Показания к обслуживаниюКартриджВид обслуживания
Заметное снижение скорости фильтрацииАрагонМеханическая очистка. Регенерация (очистка от солей железа)
Снижение качества водыСВС, БА, ММВЗамена

По истечении ресурса или срока службы картриджей они подлежат замене.

ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

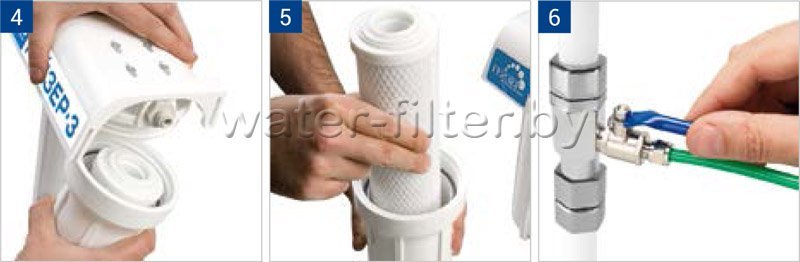

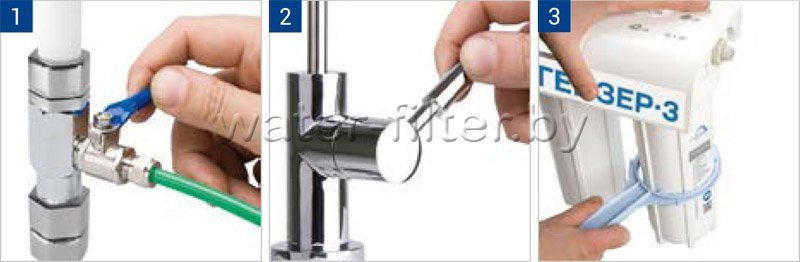

Перекройте воду на входе (1). Откройте кран чистой воды для сброса давления в системе (2). При помощи ключа открутите колбу фильтра (3), проверьте состояние уплотнительного кольца и при необходимости замените его, затем поменяйте соответствующий картридж (4, 5).

ОЧИСТКА И РЕГЕНЕРАЦИЯ КАРТРИДЖА АРАГОН

Механическая очистка и замена дозатора (если он входит в стандартную комплектацию или был установлен дополнительно)

Очистка и регенерация Арагон

Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).

Установите колбу на место и затяните ключом.

Проверьте систему на герметичность (6).

Очистка и регенерация Арагон

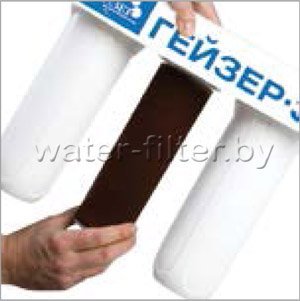

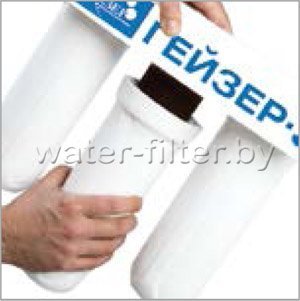

Раскрутить входящим в комплект поставки ключом второй корпус и вывернуть картридж. вылить из него воду. Очистить внешнюю поверхность картриджа мягкой щеткой (например, платяной) под струей воды.

Очистка и регенерация картриджей Арагон

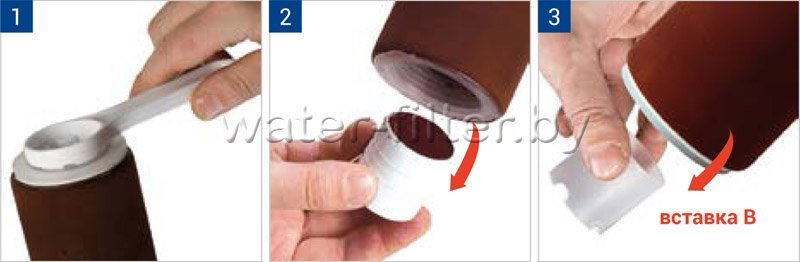

Ключом для донной заглушки вывернуть из картриджа донную заглушку (1) и вынуть использованный дозатор (2).

При замене картриджа Арагон на новый, перед установкой дозатора вынуть из верхней части использованного картриджа ограничивающую пластиковую вставку В и установить ее в новый (3).

Очистка и регенерация картриджей Арагон

Снять крышку с нового дозатора и вставить его открытой стороной вверх. Ввернуть донную заглушку. Собрать фильтр в обратном порядке и промыть его 1-2 минуты.

Очистка от солей железа (проводится после механической очистки)

В эмалированной или стеклянной посуде приготовить 3 литра горячего 3% раствора лимонной кислоты (40 г или 2 столовые ложки на литр воды).

Очистка картриджа от солей железа

Приготовить 0,6 л 2% раствора питьевой соды (1 чайная ложка соды на 0,6 л).

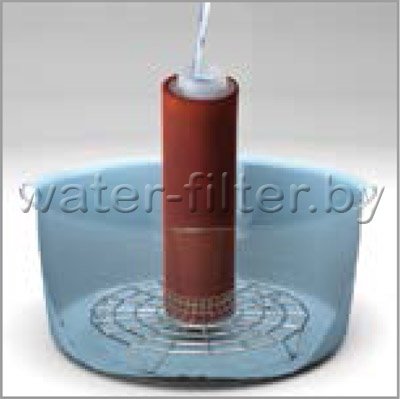

Картридж на подставки поместить в мойку или отдельную ёмкость. Залить приготовленный раствор внутрь картриджа (через резьбовую горловину) до самого верха. Подливайте раствор до необходимого уровня до тех пор, пока жидкость, выходящая из картриджа, не станет чистой и прозрачной.

Регенерация картриджей Арагон

Регенерация картриджей Арагон

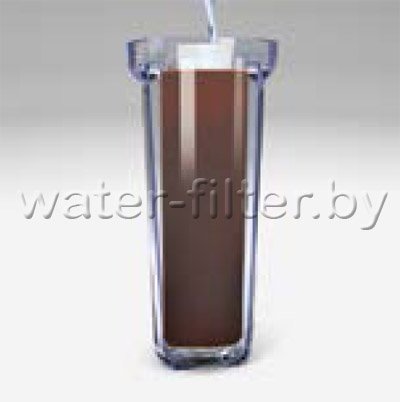

Установить картридж в корпус и залить внутрь раствор соды. Заливать раствор нужно через горловину картриджа до тех пор, пока он сам и корпус не заполнятся раствором. Через час вылить раствор и собрать фильтр в обратном порядке.

Открыть кран чистой воды и пролить воду в течение 5 минут. Фильтр готов к работе.

Очистка от солей жесткости (проводится после механической очистки)

В ёмкость 1,5-2 л насыпать 40 г лимонной кислоты, 30 г (2 чайные ложки) питьевой соды и залить 1л воды. Заливать воду следует в несколько приемов, поскольку в процессе очистки происходит вспенивание (выделение углекислого газа). Установить картридж в корпус и полностью залить его приготовленным раствором (примерно 0,6 л). Оставить на 10-12 часов, после чего вынуть картридж и вылить отработанный раствор. Поставить картридж вертикально в мойку и пролить через него оставшийся раствор, заливая внутрь через резьбовую горловину, и дать полностью стечь.

Вымыть водой остатки раствора из картриджа в два этапа. Сначала 3 литра воды поместить порциями до самого верха картриджа через резьбовую горловину. Затем обернуть горловину полиэтиленовой пленкой и закрепить её резинкой или бечевкой. Перевернуть и выкрутить соответствующим ключом донную заглушку. Поставить в мойку в этом положении вертикально и пролить ещё 3 литра воды, как описано выше. Снять пленку и ввернуть на место донную заглушку. Собрать фильтр в обратном порядке. Открыть кран для чистой воды и промыть фильтр водой со скоростью 1-1,5 л/мин в течение 3 мин.

При проведении регенерации необходимо остерегаться попадания промывочных растворов в глаза, поскольку это может вызывать болевые ощущения.

При попадании в глаза, тщательно промыть водой!
