Инструкция к Гейзер-3ВК
НАЗНАЧЕНИЕ
Фильтр Гейзер данной серии служит для очистки и умягчения питьевой воды.
ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ
- Механический картридж из полипропиленовых волокон осуществляет очистку воды от грязи, взвешенных частиц и нерастворимых примесей.
- Умягчающий картридж БС служит для удаления из воды солей жесткости (соединений кальция и магния), благодаря чему вода не дает осадка и накипи. В картридже используется специальная ионообменная умягчающая смола пищевого класса. Картридж может использоваться многократно после регенерации.
- Активированный уголь — высококачественный сорбент из скорлупы кокоса. Улучшает вкус, цвет, прозрачность воды и устраняет посторонние запахи. Применяется в виде отдельных картриджей. СВС – картридж из прессованного активированного угля, созданный по технологии «карбон-блок».
ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ
| Взвешенные примеси (ржавчина, песок, водоросли, другие частицы) более 0,6 мкм | 100% |
| Активный хлор | до 96% |
| Соли жесткости (Гейзер-3ВК для жесткой воды) | до 85% |
| Органические соединения | до 92% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Габаритные размеры корпуса водоочистителя в сборе не более, мм | 390x310x140 |
| Рекомендуемая скорость фильтрации не более | 3 л/мин |
| Максимальное рабочее давление | 7 атм |
| Температура воды не более | 40 °С |
| Масса без упаковки не более | 6,5 кг |
СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ
| Картридж | Срок службы*, мес. | Ресурс*, л |
| БС | 12 | до 4000** |
| СВС | 12 | до 7000 |
| Механический | 12 | до 6000 |
* зависит от степени загрязненности исходной воды
** при содержании железа в воде до 1 мг/л и жесткости до 3 мг-экв/л
МОДИФИКАЦИИ И КОМПЛЕКТАЦИЯ ФИЛЬТРОВ КАРТРИДЖАМИ
| Модель | Первая ступень | Вторая ступень | Третья ступень | Корпус | Кран |
| 3ВК Люкс (для жесткой воды) | Мех. | БС | СВС (Ag) | белый | исп. 3 |
| 3ВК Люкс | Мех. | СВС | СВС (Ag) | белый | исп. 3 |

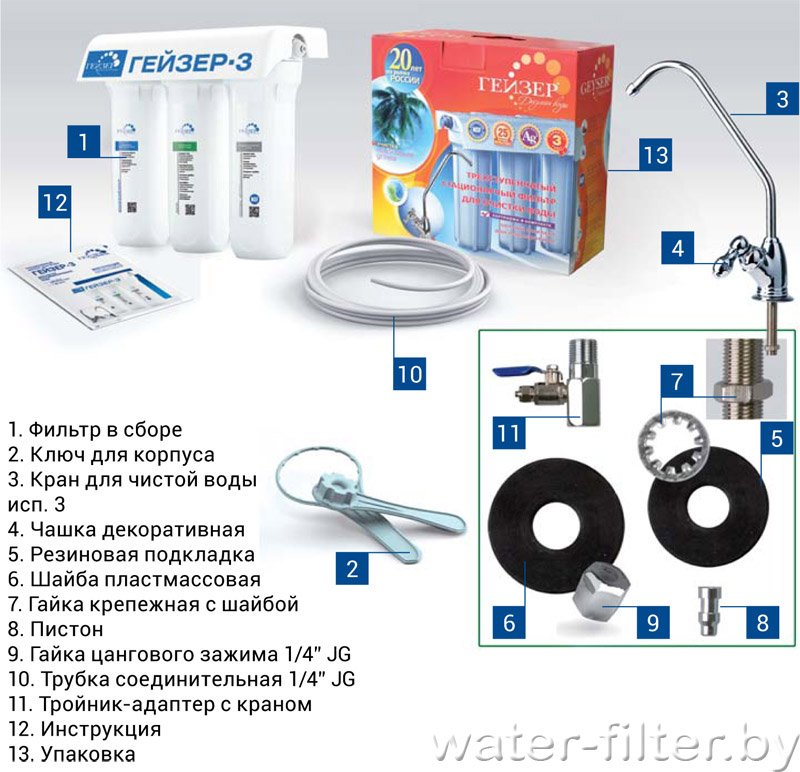

КОМПЛЕКТ ПОСТАВКИ
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
ПОДКЛЮЧЕНИЕ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДКЛЮЧЕНИИ
Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!
| Не рекомендуется без необходимости разбирать заводские соединения. |
|
После подключения осторожно откройте воду и убедитесь в герметичности всех соединений. При подтекании воды заново уплотните или подтяните* соединения.
ПОРЯДОК ПОДКЛЮЧЕНИЯ
Подключение к магистрали холодного водоснабжения осуществляется с помощью поставляемого с фильтром комплекта. Разрежьте трубку на 2 удобные для подключения части и подсоедините каждую на вход и выход фильтра.
Внимание! Вход – колба №1, выход — колба №3.

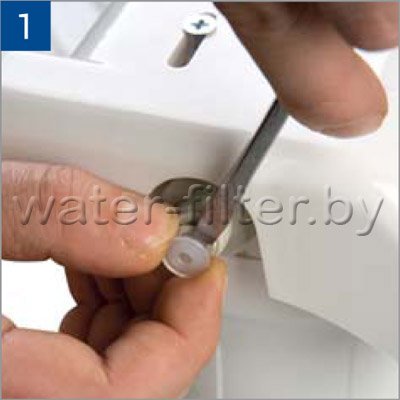

| Рекомендуем доверить монтаж системы специалистам либо произвести установку строго по инструкции. Система подключается к магистрали холодной воды. Выньте фильтр из упаковочной коробки. Удалите транспортные заглушки. Нажмите концом отвертки на пластиковое кольцо в разъеме и без усилия выньте заглушку (рис.1). Закрепите фильтр в удобном для эксплуатации месте. * Периодически проверяйте надежность затяжки колб фильтра. В случае необходимости их следует подтягивать. |
|
Для удобства замены картриджей рекомендуется закрепить фильтр на высоте не менее 15 см от пола до нижней точки корпуса.
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

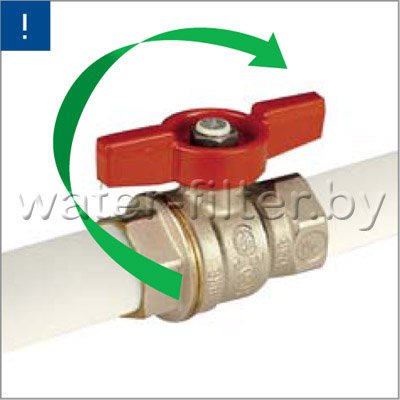

Перекройте подачу воды к месту подключения.

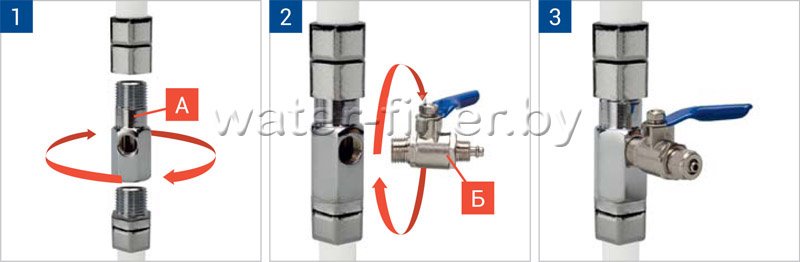

Установите тройник-адаптер (А) в магистрали холодной воды, уплотнив соединения (рис.1).
Вверните в адаптер шаровой кран (Б) подачи воды (рис. 2-3), уплотнив соединения.

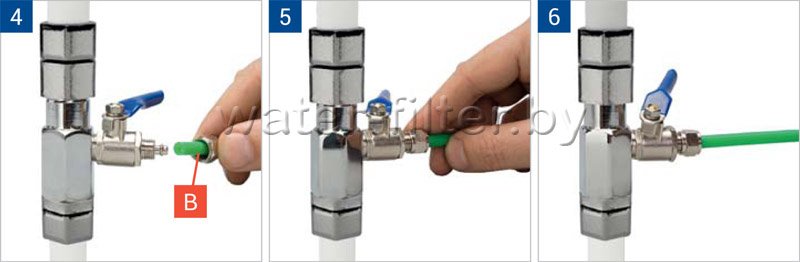

В гайку (В) вставьте пластиковую трубку (рис. 4).
Трубку вставьте в штуцер шарового крана до упора (рис. 5) и плотно закрутите гайку (рис. 6).

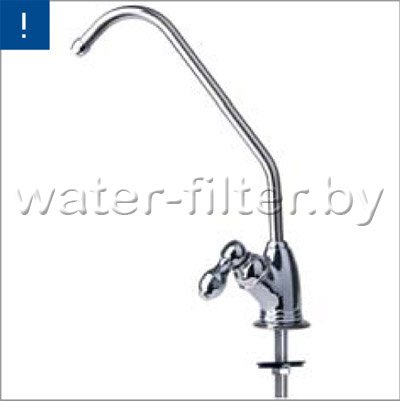

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ
| Просверлите в мойке отверстие диаметром 12 мм. Произведите сборку крана в следующей последовательности:
Закрепите кран на мойке. |
|

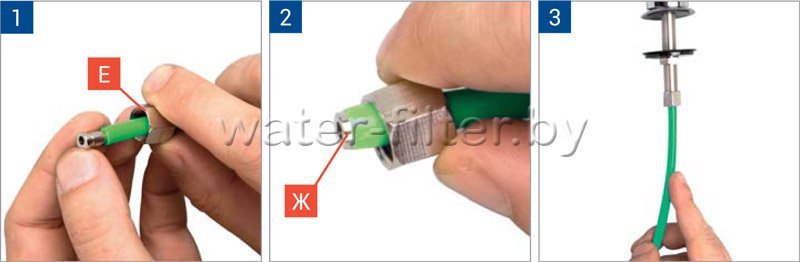

В гайку (Е) проденьте пластиковую трубку (рис. 1). Пистон (Ж) вставьте внутрь трубки до упора (рис. 2). Закрутите на резьбовой шток крана гайку (рис. 3).
ОБСЛУЖИВАНИЕ ФИЛЬТРА
| Показания к обслуживанию | Картридж | Вид обслуживания |
| Появление признаков накипи | БС | Регенерация или замена |
| Снижение качества воды | СВС, мех. | Замена |
По истечении ресурса или срока службы картриджей они подлежат замене.
ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

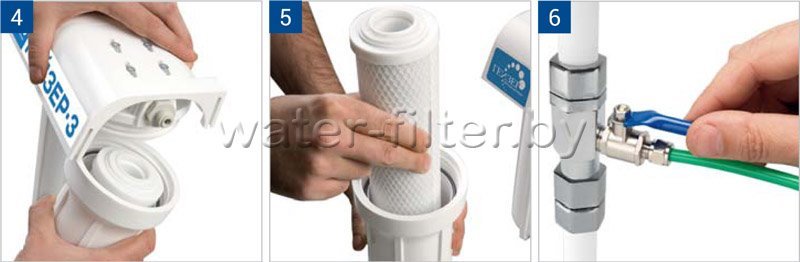

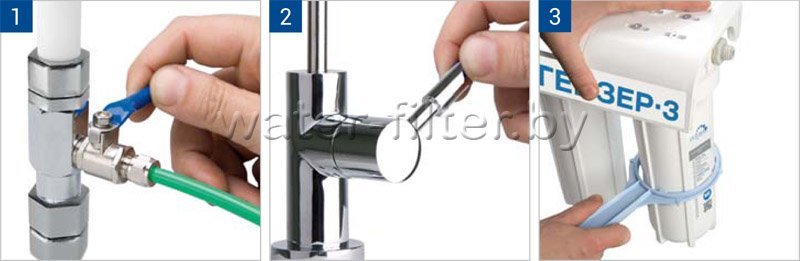

Перекройте воду на входе (рис. 1). Откройте кран чистой воды для сброса давления в системе (рис. 2). При помощи ключа открутите колбу фильтра (рис. 3), проверьте состояние уплотнительного кольца и при необходимости замените его, затем поменяйте соответствующий картридж (рис. 4, 5).
Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).
Установите колбу на место и затяните ключом.
Проверьте систему на герметичность.
РЕГЕНЕРАЦИЯ КАРТРИДЖА БС ОТ СОЛЕЙ ЖЕСТКОСТИ И ЖЕЛЕЗА
Регенерация картриджа БС выполняется 10%-ным раствором поваренной нейодированной соли (100 г соли на 1 л воды).
Раскрутить входящим в комплект фильтра ключом второй корпус и вынуть умягчающий картридж (БС). Поставить его вертикально в мойку или на подставке в подходящую емкость и дождаться момента, когда из картриджа стечет вода.
Отвернуть верхнюю крышку умягчающего картриджа рукой. Пролить через картридж 2 л раствора соли, следя, чтобы смола не вылилась с раствором через верх (при пропускании через картридж БС раствора соли возможно бурление жидкости из-за выходящего из слоя смолы воздуха, что является нормальным).
Установить картридж со снятой крышкой в корпус и заполнить корпус раствором соли (примерно 0,5 л) доверху, осторожно заливая его через картридж и следя за тем, чтобы смола не вылилась с раствором через верх. Оставить в таком состоянии на 8-10 часов.
Осторожно вынуть картридж из корпуса, дать стечь из него остаточному раствору соли, поставить в мойку или в подходящую емкость и еще раз осторожно пролить через него 2-2,5 л 10%-ный раствор соли.
Навинтить на картридж верхнюю крышку и установить в корпус.
Собрать фильтр в обратном порядке. Промыть его водой со скоростью 1-1,5 л./мин. до исчезновения соленого привкуса (примерно 2-3 мин.). Фильтр готов к работе.

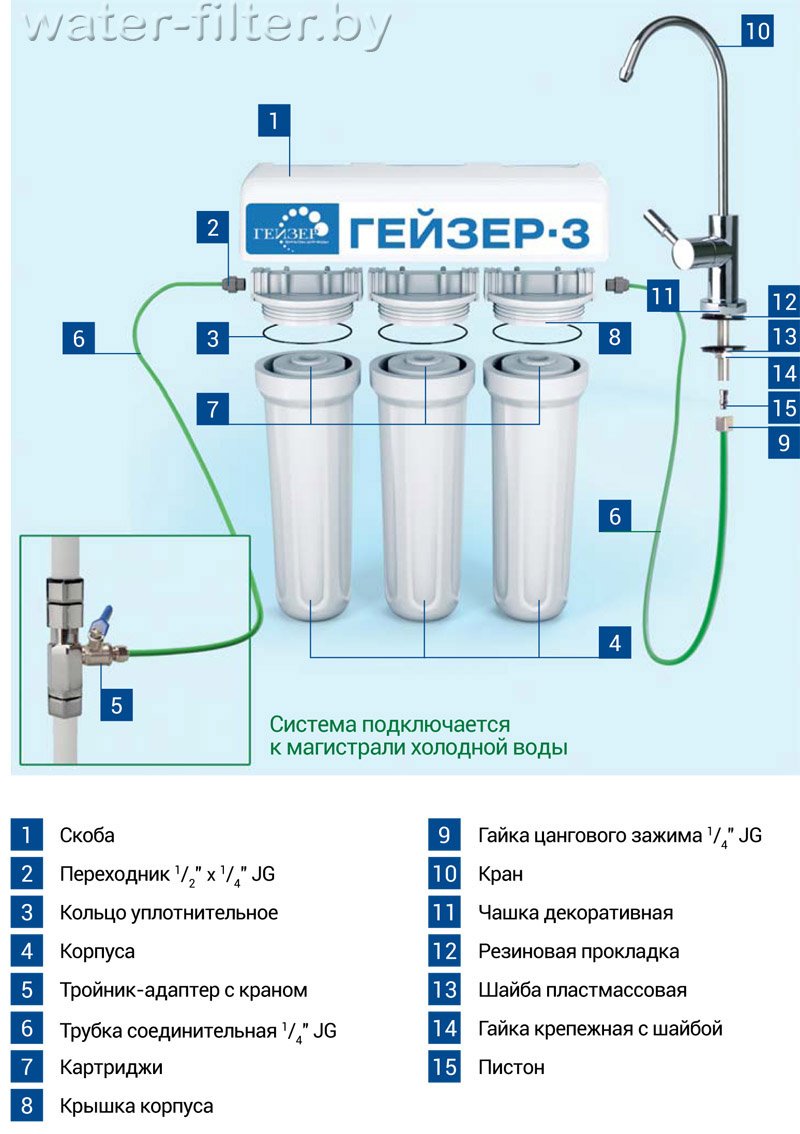

СХЕМА ПОДКЛЮЧЕНИЯ
