Инструкция к Гейзер-Био
НАЗНАЧЕНИЕ
Фильтры серии Гейзер-Био – единственные в России серийные фильтрующие системы, получившие сертификат соответствия по системе ГОСТ Р.
Фильтры Гейзер-Био удаляют все бактерии и вирусы, очищают воду от вредных примесей, хлора, тяжелых металлов, нитратов, пестицидов, взвешенных частиц, избытка солей жесткости и корректируют ее минеральный состав. Вода проходит через трехступенчатую систему очистки, укомплектованную сменными фильтрующими элементами стандарта Slim Line 10”.
ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ
- Осадочный механический картридж из полипропилена осуществляет очистку воды от грязи, взвешенных частиц и нерастворимых примесей.
- Удаление из воды бактерий и вирусов происходит в результате их электрокинетического взаимодействия с поверхностью материала Арагон-Био. Материал Арагон-Био не содержит биоцидные добавки. Задерживает самые мелкие механические частицы и удаляет растворенные химические примеси, благодаря сложной внутренней структуре, механизмам сорбции и ионного обмена. Арагон-Био полностью удаляет из воды все бактерии и вирусы, включая гепатит А, ротавирусы и норовирусы, согласно протоколам испытаний 10/12, 11/12 от 10.12.2012 ИПЛ ПЧС МЧС № 164. Подтверждено испытаниями в Институте Микробиологии Пастера (Франция). Серебро, введенное в структуру материала в металлической несмываемой форме, полностью блокирует размножение отфильтрованных бактерий и вирусов. В картридже Арагон-Био изменяется структура растворенных в воде солей жесткости и образуется полезная для организма человека арагонитовая форма карбоната кальция. В результате снижается количество накипи и повышается усвояемость кальция. Фильтры Арагон-Био в модификации для мягкой воды комплектуются картриджем Арагон-М Био. Для жесткой воды - Арагон Ж Био. Модели 311 и 312 комплектуются дозаторами минеральных солей « В», обогащающими отфильтрованную воду необходимыми организму солями кальция и магния. Любая модель фильтра может быть доукомлектована дозатором «В» дефицитных в данном районе элементов (Ca/M,I,F). Периодичность замены минерализатора -1 раз в 3-6 месяцев. Сигналом к замене картриджа Арагон-Био служит резкое снижение напора очищенной воды (самоиндикация ресурса). Фильтроматериал полностью исключает попадание отфильтрованных примесей в очищенную воду (антисброс). CBC Ag — картридж из прессованного кокосового активированного угля (карбон-блок) с большей поверхностью поглощения и повышенным ресурсом в сравнении с другими активированными углями. Эффективно удаляет органические и хлорорганические соединения, свободный хлор, неприятные запахи и посторонний вкус. Добавка серебра в фильтрующий материал картриджа обеспечивает бактериостатический эффект в течение всего срока службы.
- ММВ — картридж из высококачественного углеродного волокна. Эффективно удаляет органические и хлорорганические соединения, свободный хлор, неприятные запахи и посторонний вкус. Добавка серебра в фильтрующий материал картриджа обеспечивает бактериостатический эффект в течение всего срока службы.
- Картридж БС удаляет из воды избыточные соли жесткости. Фильтрующей средой служит ионообменная смола питьевого класса. Используется в фильтрах для сверхжесткой воды Гейзер-Био 331 и 332.
- Картридж БА очищает воду методом каталитического окисления от растворенного железа и соединений других металлов. Фильтрующей загрузкой служит природный материал кальцит. Используется в фильтрах для железистой воды Гейзер-Био 341 и 342.
ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ
| Взвешенные примеси более 0,6 мкм (ржавчина, песок, водоросли, другие частицы) | 100% |
| Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий) | до 99% |
| Активный хлор | до 96% |
| Органические соединения | до 92% |
| Соли жесткости | до 85% |
| Микроорганизмы и кишечная палочка | 100% |
| Вирус гепатита А, ротавирусы и норовирусы | до 100% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Габаритные размеры корпуса водоочистителя в сборе не более, мм. | 380х310х140 |
| Рекомендуемая скорость фильтрации не более | 3 л/мин |
| Максимальное рабочее давление | 7 атм. |
| Периодичность регенерации картриджа БС (при жесткости 6–4 мг-экв/л) | 200-400 л. |
| Температура воды не более | 40°С |
| Масса без упаковки не более | 6,5 кг |
СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ
| Картридж | Срок службы, мес. | Ресурс*, л |
| ЭФМ, ПФМ, РР | 12 | до 6000 |
| Арагон-Био | 12 | до 7000 |
| ММВ | 18 | до 10000 |
| СВС Ag | 12 | до 10000 |
| БА | 6-8 | до 2000** |
| БС | 12 | до 4000*** |
* зависит от загрязненности исходной воды
** при содержании железа в воде до 1 мг/л
*** при жесткости до 3 мг-экв/л
КОМПЛЕКТАЦИЯ ФИЛЬТРОВ ГЕЙЗЕР-БИО
| Модель | Первая ступень | Вторая ступень | Третья ступень | Корпус | Применение |
| 311 | осадочный | Арагон-М БИО+В | CBC Ag/ММВ | белый | мягкая вода |
| 312 | осадочный | Арагон-М БИО+В | CBC Ag/ММВ | прозрачный | мягкая вода |
| 321 | осадочный | Арагон-Ж БИО | CBC Ag/ММВ | белый | жесткая вода |
| 322 | осадочный | Арагон-Ж БИО | CBC Ag/ММВ | прозрачный | жесткая вода |
| 331 | Арагон-Ж БИО | БС | CBC Ag/ММВ | белый | сверхжесткая вода |
| 332 | Арагон-Ж БИО | БС | CBC Ag/ММВ | прозрачный | сверхжесткая вода |
| 341 | БА | Арагон-БИО | CBC Ag/ММВ | белый | железистая вода |
| 341 | БА | Арагон-БИО | CBC Ag/ММВ | прозрачный | железистая вода |
ПОДКЛЮЧЕНИЕ И МЕРЫ БЕЗОПАСНОСТИ
Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!* Не рекомендуется без необходимости разбирать заводские соединения.
Перед началом работ перекройте подачу холодной воды к месту подключения и сбросьте давление, открыв любой кран, расположенный после места перекрытия подачи воды. (!)
Перед установкой убедитесь, что колбы фильтра надежно затянуты** (при необходимости — подтянуть), и выполните подключение согласно инструкции.
* Внимание! Крышки колб (где установлены картриджи БС или БА) развернуты на 180°.
** Периодически проверяйте надежность затяжки колб фильтра. В случае необходимости их следует подтягивать.
Перед началом эксплуатации промойте фильтр в течение 2-5 минут. Промывку фильтра также следует производить после замены картриджей и после длительного (более 5 суток) перерыва в эксплуатации.
ПОРЯДОК ПОДКЛЮЧЕНИЯ

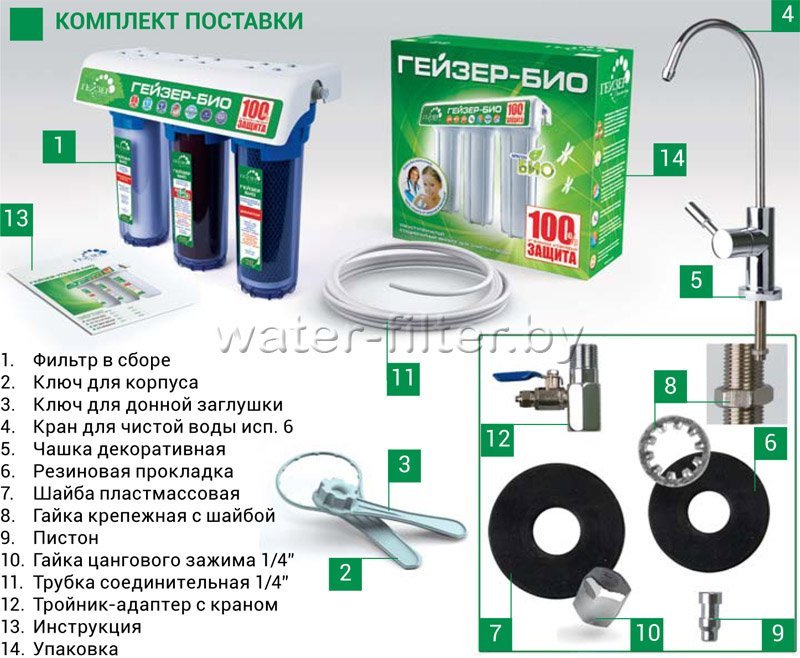

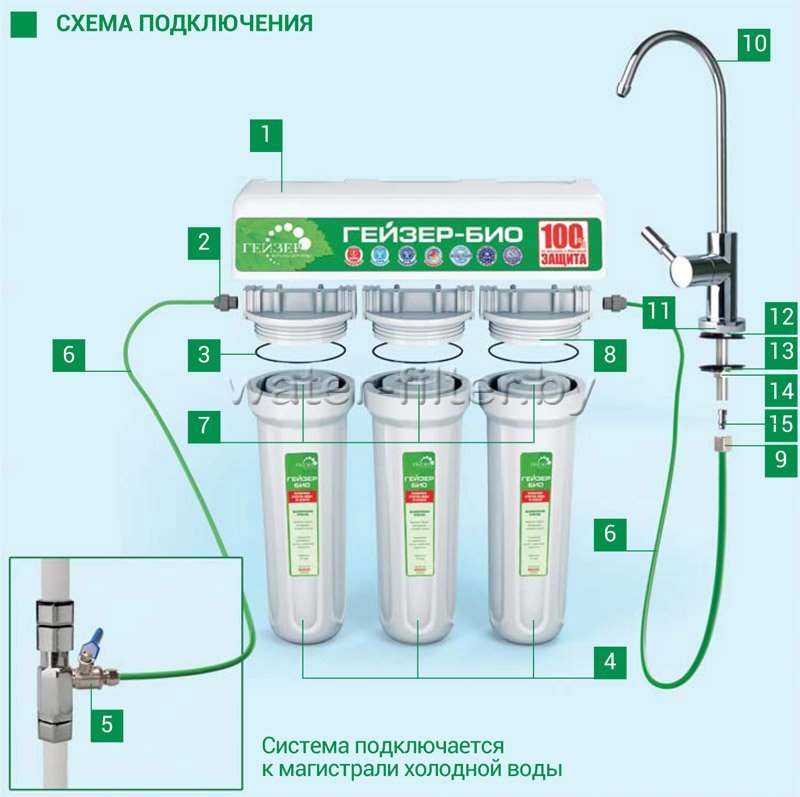

Подключение к магистрали холодного водоснабжения осуществляется с помощью поставляемого комплекта согласно схеме. Разрежьте трубку на 2 удобные для подключения части и подсоедините каждую на вход и выход фильтра.
| Внимание! Вход – колба №1, выход – колба №3. Рекомендуем доверить монтаж системы специалистам либо произвести установку строго по инструкции. |
|
Система подключается к магистрали холодной воды.
|
|
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

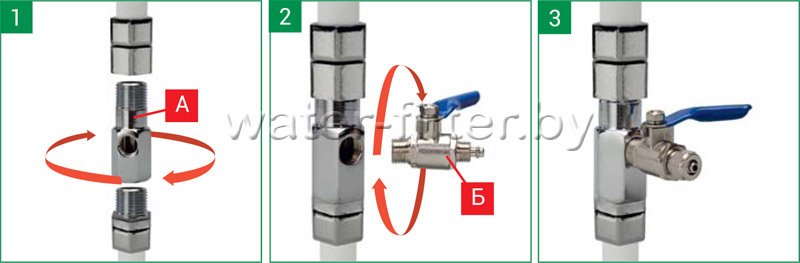

- Перекройте подачу воды к месту подключения.
- Установите тройник-адаптер (А) в магистрали холодной воды, уплотнив соединения (1).
- Вверните в адаптер шаровой кран (Б) подачи воды, уплотнив соединение (2)-(3).

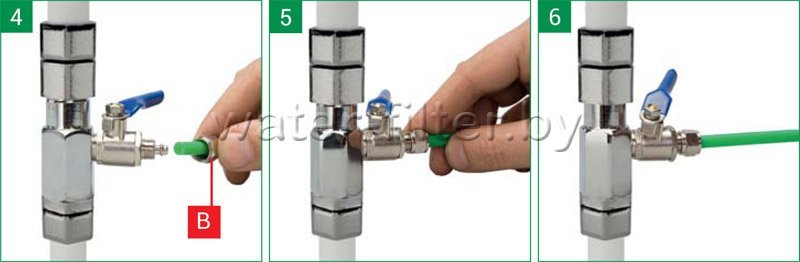

- В гайку (В) вставьте пластиковую трубку (4).
- Трубку вставьте в штуцер шарового крана до упора (5) и плотно закрутите гайку (6).

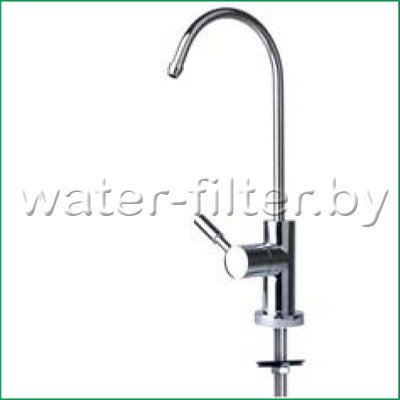

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ
|
|
ОБСЛУЖИВАНИЕ ФИЛЬТРА
По истечении ресурса или срока службы картриджей (табл. 3) они подлежат замене.

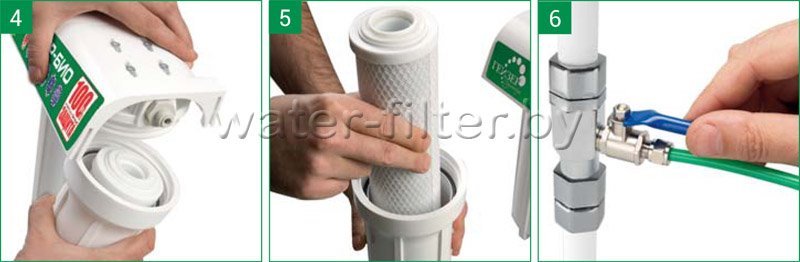

ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

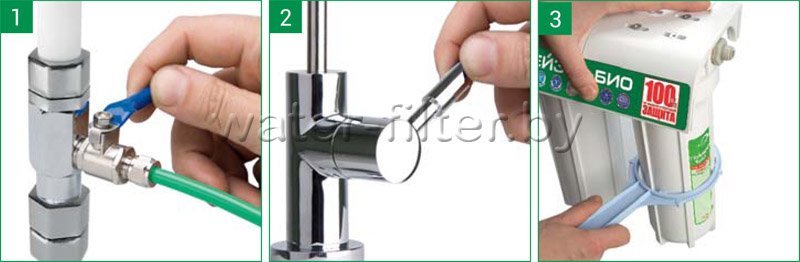

- Перекройте воду на входе (1).
- Откройте кран чистой воды для сброса давления в системе (2).
- При помощи ключа открутите колбу фильтра (3), проверьте состояние уплотнительного кольца и при необходимости замените его; затем поменяйте соответствующий картридж (4, 5).
В моделях 331 и 332 при появлениях признаков накипи необходима регенерация картриджа БС.
РЕГЕНЕРАЦИЯ КАРТРИДЖА БС ОТ СОЛЕЙ ЖЕСТКОСТИ И ЖЕЛЕЗА
Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).
- Установите колбу на место и затяните ключом.
- Откройте воду на входе и проверьте систему на герметичность (рис. 6).
После установки нового фильтра или смены картриджей в системе остается воздух. Это приводит к избыточной аэрации воды (визуально вода может иметь молочно-белый цвет). По мере работы фильтра воздух из системы уйдет, и очищенная вода будет прозрачной.
ЗАМЕНА МИНЕРАЛИЗАТОРА

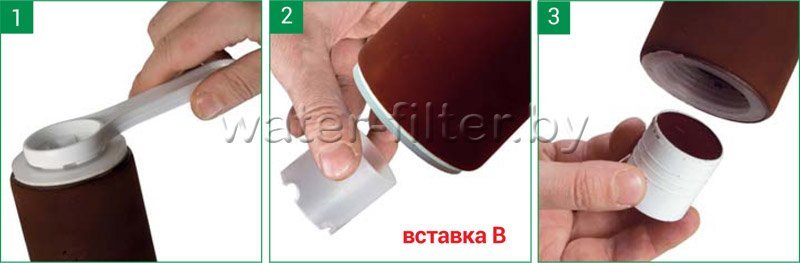

Раскрутить входящим в комплект поставки ключом колбу и вывернуть картридж Арагон-М БИО. Вылить из него воду.
Ключом вывернуть у картриджа донную заглушку (1), извлечь дозатор.
При замене картриджа Арагон-М БИО извлечь из использованного картриджа вставку «В» (2) и переставить ее в новый картридж.
Снять крышку нового дозатора, вставить его открытой стороной вверх (3). Ввернуть донную заглушку до упора.
Собрать фильтр в обратном порядке и промыть его 1–2 минуты.
Регенерация картриджа БС выполняется 10%-ным раствором поваренной нейодированной соли (100 г соли на 1 л воды).

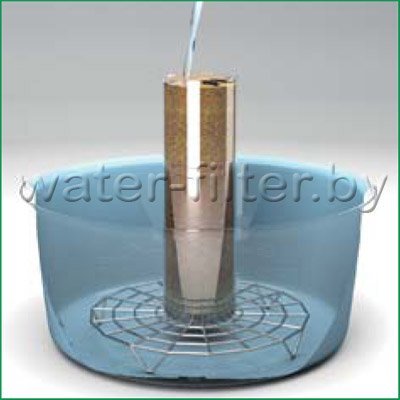

Раскрутить входящим в комплект фильтра ключом второй корпус и вынуть умягчающий картридж (БС). Поставить его вертикально в мойку или на подставке в подходящую емкость и дождаться момента, когда из картриджа стечет вода.

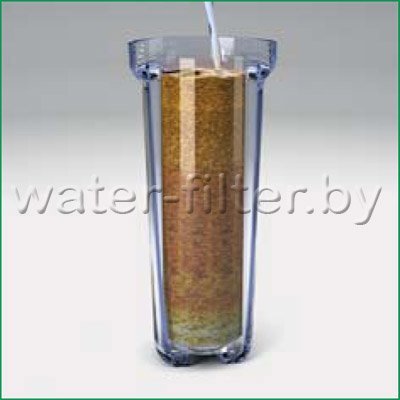

| Отвернуть верхнюю крышку умягчающего картриджа рукой. Пролить через картридж 2 л раствора соли, следя, чтобы смола не вылилась с раствором через верх (при пропускании раствора соли через картридж БС возможно бурление жидкости из-за выходящего из слоя смолы воздуха, что является нормальным). |
| Установить картридж со снятой крышкой в корпус и заполнить корпус раствором соли доверху (примерно 0,5 л), осторожно заливая его через картридж и следя за тем, чтобы смола не вылилась с раствором через верх. Оставить в таком состоянии на 8–10 часов. |
Осторожно вынуть картридж из корпуса, дать стечь из него остаточному раствору соли, поставить в мойку или в подходящую емкость и еще раз осторожно пролить через него 2–2,5 л 10% -го раствор соли.
Закрутить на картридже верхнюю крышку и поместить его в корпус.
Собрать фильтр в обратном порядке. Промыть его водой со скоростью 1–1,5 л/мин до исчезновения соленого привкуса (примерно 2–3 мин). Фильтр готов к работе.
