Инструкция к Гейзер Макс
НАЗНАЧЕНИЕ
Гейзер МАКС предназначен для эффективного умягчения, снижения накипи и очистки жесткой воды. Благодаря использованию новейших инновационных фильтрующих материалов - картриджа Арагон Макс и специальной комбинации ионообменных смол АкваСофт - способность фильтра Гейзер МАКС устранять накипь в 6 раз выше, чем у традиционных систем для умягчения воды! При этом фильтр не нуждается в периодическом обслуживании (регенерации).
В фильтрах серии Гейзер МАКС реализованы все известные методы очистки воды: механическая фильтрация, ионный обмен, сорбция, обезжелезивание и обеззараживание. Свойственный материалу Арагон эффект квазиумягчения (патент №2286953) позволяет насыщать воду полезным кальцием (Арагонитом).
Фильтр для воды Гейзер МАКС отличает принципиально новая последовательность этапов работы, благодаря которой вся система в целом имеет гарантированно высокий ресурс и стабильную эффективную степень очистки от избыточных солей жесткости, хлора, железа, тяжелых металлов, бактерий и других вредных примесей на протяжении всего срока службы. В очищенной воде полностью сохраняются такие полезные элементы как кальций и магний.
В системе Гейзер МАКС используются картриджи стандарта Slim Line 10”.
Картридж Арагон Макс создан на основе материала Арагон (патенты №2203721 и 57142) и обладает всеми его преимуществами:
- Высокая эффективность удаления примесей (соли жесткости, железо, тяжелые металлы, радионуклиды, хлор, и др.).
- Активное серебро в несмываемой форме подавляет размножение отфильтрованных бактерий.
- Самоиндикация ресурса - появление накипи или снижение напора воды указывают на необходимость замены картриджа.
- Антисброс – все отфильтрованные примеси необратимо задерживаются в лабиринтной структуре картриджа.
- Квазиумягчение - в процессе фильтрации воды через картридж Арагон соли жесткости преобразуются в полезную форму кальция - Арагонит (профилактика сердечно - сосудистых заболеваний). Очищенная вода при кипячении не образует накипи на нагревательных элементах.
КОМПЛЕКТАЦИЯ ФИЛЬТРОВ ГЕЙЗЕР МАКС
| Первая ступень | Вторая ступень | Третья ступень | Корпус | Применение |
| АкваСофт | Арагон Макс | CBC Ag | белый / прозрачный | жесткая вода |
Эффективность гарантируется только в данной комплектации картриджей.
ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ
АкваСофт композитный картридж удаляет из воды избыточные соли жесткости. Фильтрующей средой служит специальная смесь ионообменных смол питьевого класса. Это позволяет равномерно распределить ресурс загрузки на весь период работы.
Арагон МАКС уникальный картридж, разработанный для очистки жесткой воды. Благодаря наличию в составе специальной ионообменной смолы и сбалансированной структуре материала Арагон МАКС обеспечивается бесперебойная и качественная работа картриджа на протяжении всего ресурса.
СBC Ag — картридж из прессованного кокосового активированного угля (карбон- блок). Эффективно удаляет органические и хлорорганические соединения, свободный хлор, неприятные запахи, улучшает все органолептические показатели воды. Внедрение серебра в картридж обеспечивает бактериостатический эффект в течение всего срока службы.
ТРЕБОВАНИЯ К ИСХОДНОЙ ВОДЕ
Содержание взвешенных веществ – не более 8 мг/л;
Содержание общего железа – 1 мг/л;
Цветность – не более 30 градусов платиново-кобальтовой шкалы;
Перманганатная окисляемость – не более 5,0 мгO2/л.
ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ
| Взвешенные примеси (ржавчина, песок, водоросли, другие частицы) более 0,1 мкм | 100 % |
| Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий) | до 99% |
| Активный хлор | 100% |
| Органические соединения | до 92% |
| Соли жесткости | до 50% |
| Микроорганизмы и кишечная палочка | 99% |
| Снижение образования накипи | более 85% |
СРЕДНИЙ СРОК СЛУЖБЫ КАРТРИДЖЕЙ
| Картридж | Срок службы, мес. |
| АкваСофт | 6-12* |
| Арагон Макс | 6-12* |
| CBC Ag | 12 |
*Зависит от жесткости и щелочности исходной воды
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Габаритные размеры корпуса водоочистителя в сборе (не более), мм. | 380х310х140 |
| Рекомендуемая скорость фильтрации (не более) | 1,5 л/мин |
| Максимальное рабочее давление | 7 атм |
| Температура очищаемой воды | +4...+40 С |
| Масса без упаковки (не более) | 6,5 кг |

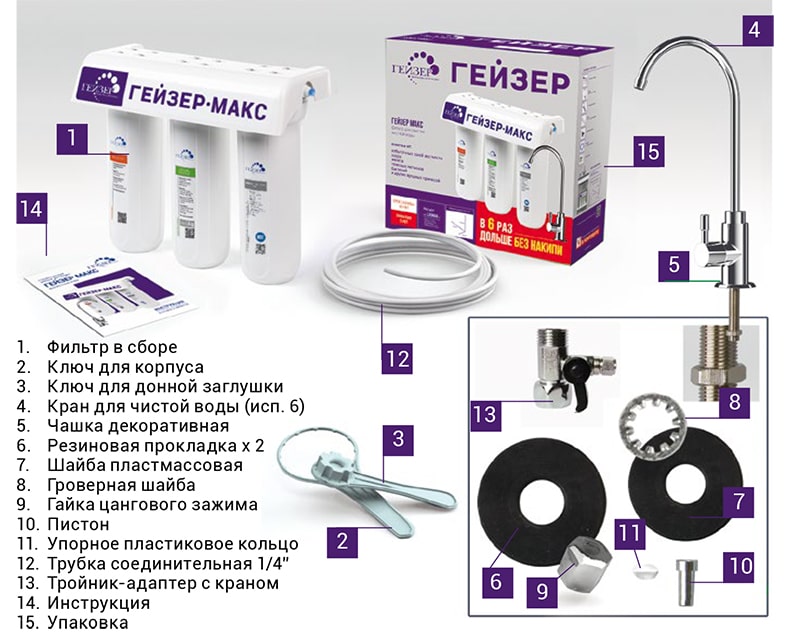

КОМПЛЕКТ ПОСТАВКИ*
ПОДГОТОВКА К ПОДКЛЮЧЕНИЮ
Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!При самостоятельном подключении строго следуйте данной инструкции.
Не рекомендуется без необходимости разбирать заводские соединения.
* указанные на фото детали могут отличаться от фактических;
** производитель оставляет за собой право вносить улучшения в комплектацию изделия без отражения в данной инструкции.

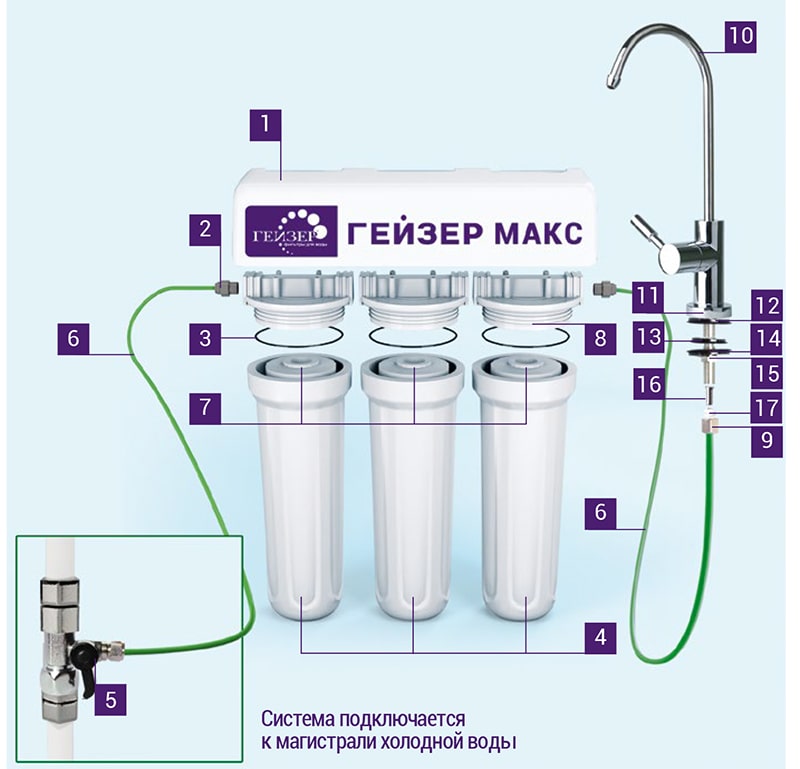

СХЕМА ПОДКЛЮЧЕНИЯ
- Скоба
- Переходник 1/2 х 1/4
- Кольцо уплотнительное
- Корпуса картриджей
- Тройник-адаптер с краном
- Трубка соединительная 1/4”
- Картриджи
- Крышки корпусов картриджей
- Гайка цангового зажима 1/4”
- Кран
- Чашка декоративная
- Резиновая прокладка большая
- Резиновая прокладка малая
- Шайба пласмассовая
- Гайка крепежная с гроверной шайбой
- Пистон
- Упорное пластиковое кольцо
ПОРЯДОК ПОДКЛЮЧЕНИЯ
Система подключается к магистрали холодной воды. Выньте фильтр из упаковки. Удалите транспортные заглушки. Для этого прижмите цангу к корпусу фитинга и без усилия выньте заглушки.
Разрежьте трубку из комплекта подключения на две части и присоедините каждую из них на вход и выход фильтра.
При присоединении трубки на вход и выход фильтра вставьте соответствующий её конец в цанговое отверстие и протолкните трубку до упора.
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

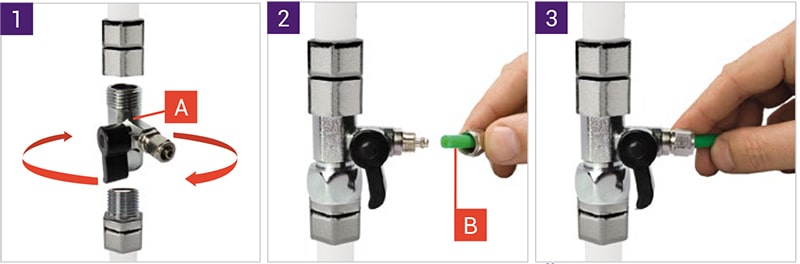

1. Установите тройник-адаптер (А) на магистраль холодной воды, уплотнив соединения (рис. 1).
2. В гайку (В) вставьте пластиковую трубку (рис. 2). Трубку вставьте в штуцер шарового крана до упора и плотно закрутите гайку (рис. 3).
ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ
- Просверлите в мойке отверстие диаметром 12 мм.
- Произведите сборку крана в следующей последовательности (см. СХЕМА ПОДКЛЮЧЕНИЯ): 1.кран; 2. чашка декоративная; 3. резиновая прокладка большая; 4. резиновая прокладка малая; 5. пластмассовая шайба; 6. металлическая гроверная шайба; 7. гайка.
- Закрепите кран на мойке

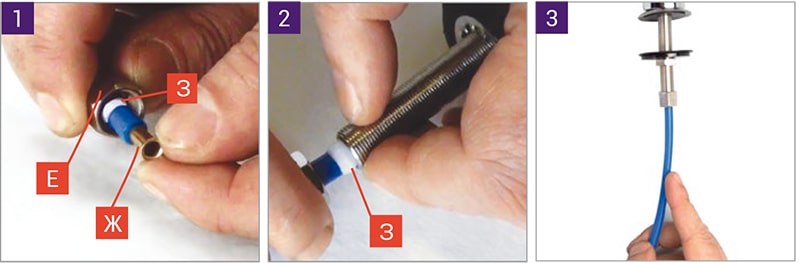

- Подключение фильтра к крану чистой воды: В гайку (Е) проденьте пластиковую трубку. Наденьте на конец трубки упорное пластиковое кольцо (З) (рис. 1). Пистон (Ж) вставьте внутрь трубки до упора (рис. 1). Закрутите на резьбовой шток крана гайку (рис. 3).
НАЧАЛО РАБОТЫ
Перед началом эксплуатации промойте фильтр в течение 10 минут со скоростью потока не менее 3 л/мин. В процессе промывки установится необходимый кислотно-щелочной баланс различных ступеней очистки, который обеспечит надлежащую работу фильтра. Промывку фильтра также следует производить после замены картриджей. После длительного (более 5 суток) перерыва в эксплуатации достаточно промыть фильтр в течение 1 мин.
После установки нового фильтра или смены картриджей в системе остается воздух. Это приводит к избыточной аэрации воды (визуально вода может иметь молочно-белый цвет). По мере работы фильтра воздух из системы уйдет, и очищенная вода станет прозрачной.
ОБСЛУЖИВАНИЕ ФИЛЬТРА
| Показания обслуживанию | Картридж | Вид обслуживания |
| Появление признаков накипи/снижение напора воды | Арагон Макс/АкваСофт | Поменять комплекткартриджей |
| Снижение качества воды | CBC Ag |
По истечении ресурса или срока службы картриджей они подлежат замене.
ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

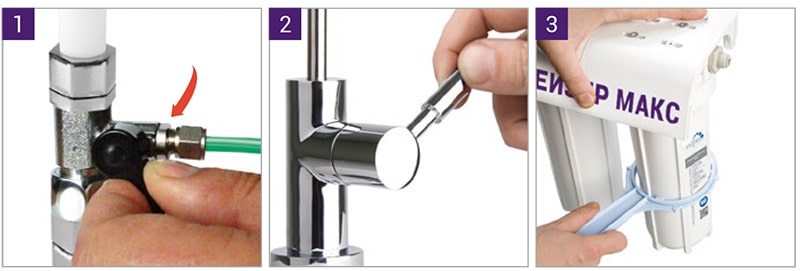

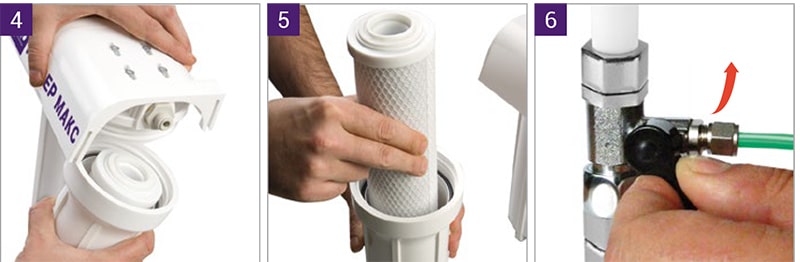

Перекройте воду на входе (рис. 1). Откройте кран чистой воды для сброса давления в системе (рис. 2). При помощи ключа открутите колбу фильтра (рис. 3), проверьте состояние уплотнительного кольца и при необходимости замените его, затем поменяйте соответствующий картридж (рис. 4, 5).
Уплотнительное кольцо перед повторной установкой рекомендуется смазать силиконовой смазкой (не путать с герметиком) или вазелином.
Установите колбу на место и затяните ключом.
Проверьте систему на герметичность (рис. 6), открыв подачу воды на фильтр.
Система готова к эксплуатации.
МЕРЫ ПРЕДОСТОРОЖНОСТИ, ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
Предохраняйте фильтр и картриджи от ударов, падений, воздействия отрицательных температур и прямого солнечного света. Транспортировка фильтров допускается в любых закрытых транспортных средствах (кроме неотапливаемых отсеков самолетов) в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Хранение фильтров производится в упакованном виде, на расстоянии не менее 1 м от отопительных приборов. Не допускается воздействие аэрозолей, агрессивных и пахучих веществ.
Срок хранения фильтра без нарушения упаковки при температуре от +5 до +25 С - 3 года.
Утилизация в соответствии с санитарными, экологическими и иными требованиями, установленными национальными стандартами в области охраны окружающей среды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок — 5 лет со дня продажи. При отсутствии даты продажи и штампа торгующей организации срок гарантии исчисляется с даты выпуска фильтра. Гарантия не распространяется на сменные элементы.
Если характеристики исходной воды существенно превышают приведенные требования, то ресурс сменных элементов может отличаться от указанных в данной инструкции.
Изготовитель снимает с себя ответственность за работу фильтра и возможные последствия в случаях, если:
- дефекты, возникли по вине потребителя или третьих лиц в результате нарушений правил перевозки, хранения, монтажа и условий эксплуатации, указанных в данной инструкции по эксплуатации;
- имеются недостатки работ по монтажу, выполняемых в момент подключения, равно как и после монтажа, повлекшие причинение вреда здоровью и/или имуществу потребителя либо третьих лиц по причине нарушения нормативов, требований и инструкций по установке и эксплуатации товара;
- технические параметры товара не находятся в пределах, установленных изготовителем в данной инструкции по эксплуатации;
- фильтр или комплектующие имеют механические повреждения;
- при подключении и эксплуатации не соблюдались требования данной инструкции;
- преждевременный выход из строя частей изделия произошел по причине несвоевременной замены комплектующих или эксплуатации изделия в условиях, не соответствующих требованиям к исходной воде, установленным данной инструкцией;
- пользователем были самостоятельно внесены изменения в конструкцию в ходе ремонта или модернизации;
- картриджи выработали свой ресурс;
- фильтр использовался не по назначению (для очистки агрессивных жидкостей);
- имели место обстоятельства непреодолимой силы и другие случаи, предусмотренные законодательством.
Срок службы системы — 10 лет.
