Инструкция к Гейзер Престиж Смарт

Инструкция к Гейзер Престиж Смарт

НАЗНАЧЕНИЕ

Фильтр Гейзер престиж Смарт предназначен для доочистки водопроводной воды методом обратного осмоса от солей жесткости (накипи), хлора, железа, тяжелых металлов, органических примесей, посторонних запахов, привкусов, бактерий и вирусов и др.

Благодаря технологии Баскон очищенная вода имеет сбалансированный минеральный состав. В ней снижается количество свободных радикалов и уменьшается RedOx потенциал.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

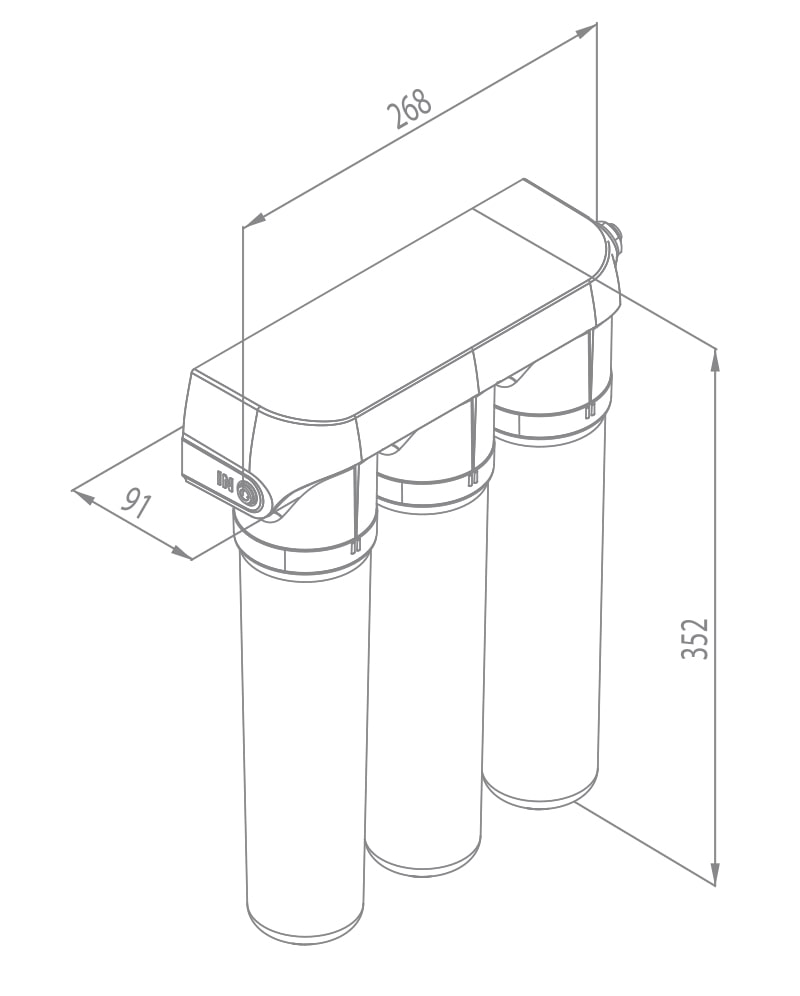

Размер Гейзер Престиж Смарт

Полный объем накопительного бака (объем воды в накопительном баке составляет до 70%* его объема), л12
Давление воздуха в накопительном баке, атм0,4 – 0,5
Производительность (зависит от давления и температуры воды), л/суткидо 200
Температура очищаемой воды, С+4...+40
Соотношение очищенная вода/ дренаж**1/1,5 – 1/3
Рабочее давление, атм3 – 7

Поправочный температурный коэффициент

ТемператураПоправочный коэффициент
52,16
62,075
81,916
111,702
141,515
171,35
201,205
231,077
260,974
290,9
320,832
350,771
380,715
400,681

Реальная производительность мембраны = Производительность мембраны из таблицы тех.характеристик/поправочный коэффициент.

КОМПЛЕКТАЦИЯ ФИЛЬТРА ГЕЙЗЕР ПРЕСТИЖ СМАРТ КАРТРИДЖАМИ

Первая ступеньВторая ступеньТретья ступень
КомбиМембранаБаскон

ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ

Картридж Комби предочистки 3в1 обеспечивает эффективную предочистку и защищает мембрану. Создан на основе материала Арагон и высококачественного кокосового активированного угля (ресурс – до 7 000 л)

Обратноосмотическая мембрана для глубокой очистки воды. Сквозь поры мембраны размером 0,0001 мкм проходят только молекулы воды, поэтому эффективность очистки достигает 99% (ресурс мембраны – до 3 500 л (чистой воды)).

Картридж Баскон — насыщает воду полезными микроэлементами (калий, магний, кальций). Снижает количество свободных радикалов, RedOx потенциал, что положительно влияет на состояние организма и замедляет старение (ресурс – до 7 000 л).

*При давлении воздуха в накопительном баке 0,5 атм и в водопроводе 4 атм.

**Зависит от температуры исходной воды, давления в водопроводе и степени загрязнения картриджей

Требования к исходной воде*

Давление воды на входе в систему, атм3-7
рН5-9
Температура воды,С+4...+40

ВНИМАНИЕ! Если характеристики исходной воды не соответствуют указанным требованиям, то срок службы мембраны и сменных фильтрующих модулей может быть меньше указанного в данной инструкции.

КОМПЛЕКТ ПОСТАВКИ

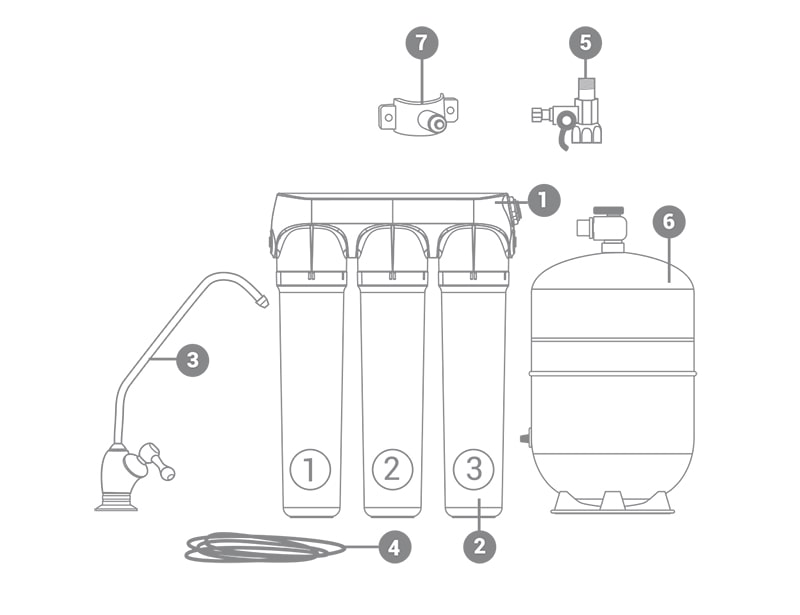

Комплектация системы обратного осмоса Гейзер Престиж Смарт

  1. Скоба
  2. Картриджи – 3 шт.
  3. Кран для чистой воды (в зависимости от комплектации)
  4. Трубка соединительная 1/4”(зеленая, синяя, красная)
  5. Тройник-адаптер
  6. Накопительный бак
  7. Дренажный хомут
  8. Инструкция
  9. Упаковка

Производитель оставляет за собой право вносить улучшения в комплектацию изделия без отражения в данной инструкции.

ПОДГОТОВКА К ПОДКЛЮЧЕНИЮ

Рекомендуется производить подключение квалифицированным специалистом или представителем предприятия-изготовителя. При самостоятельном подключении в точности следуйте инструкции.

Не рекомендуется без необходимости разбирать заводские соединения.

Перед установкой необходимо выдержать фильтр при комнатной температуре не менее 3-х часов.

Достаньте скобу фильтра и картриджи из упаковочной коробки, извлеките их из пленки.

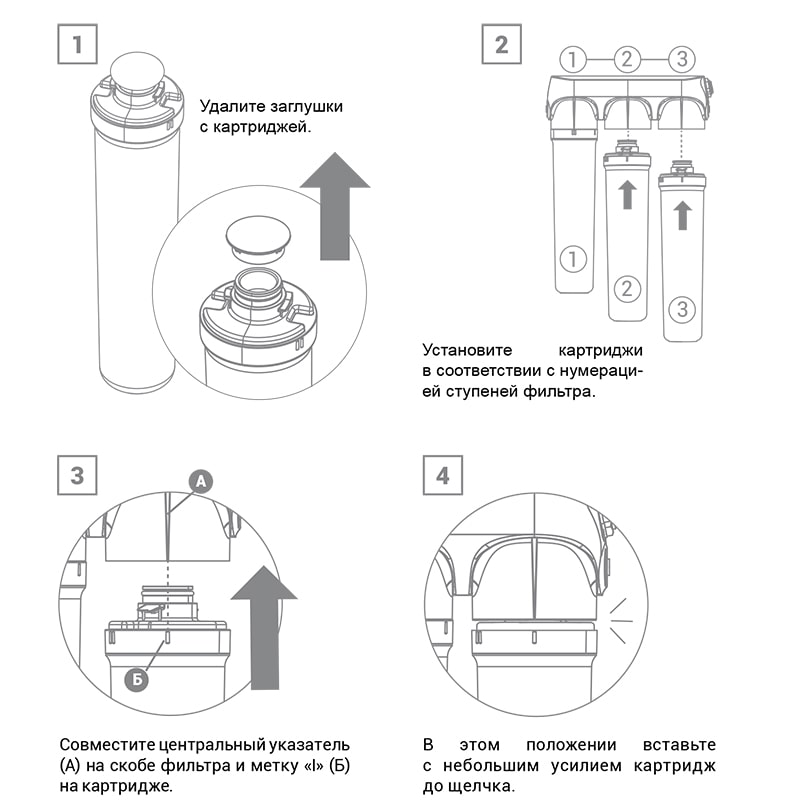

Подготовка к установке и подключению системы Гейзер Престиж Смарт

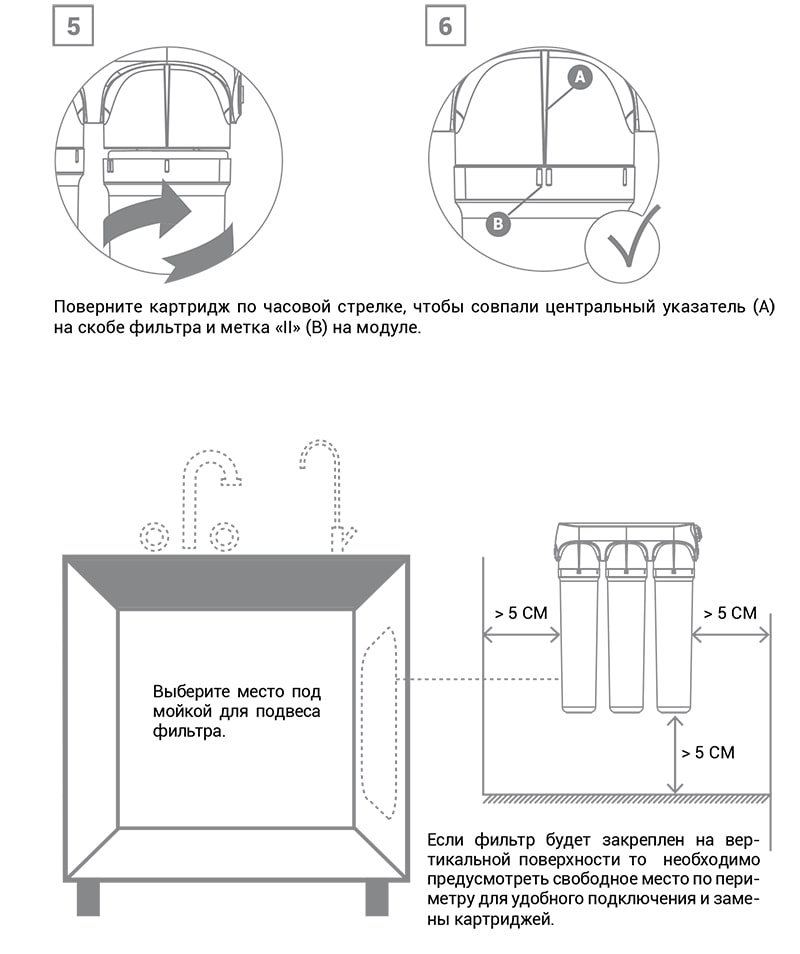

Установка Гейзер Престиж Смарт под мойкой

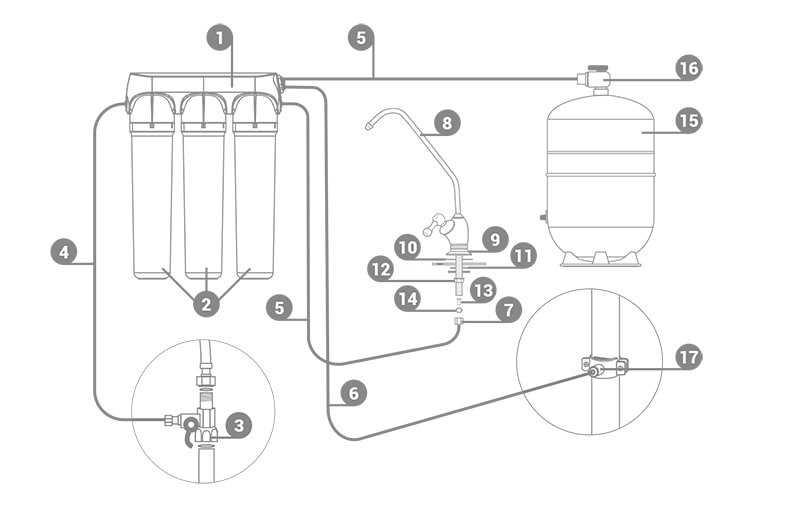

СХЕМА ПОДКЛЮЧЕНИЯ

Схема установки Гейзер Престиж Смарт

  1. Скоба
  2. Картриджи
  3. Тройник-адаптер
  4. Трубка соединительная 1/4'', зеленая
  5. Трубка соединительная 1/4'', синяя
  6. Трубка соединительная 1/4'', красная
  7. Гайка цангового зажима 1/4''
  8. Кран
  9. Чашка декоративная
  10. Прокладка резиновая
  11. Шайба пластмассовая
  12. Гайка крепежная с гроверной шайбой
  13. Пистон
  14. Упорное пластиковое кольцо
  15. Накопительный бак
  16. Вентиль накопительного бака
  17. Дренажный хомут

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

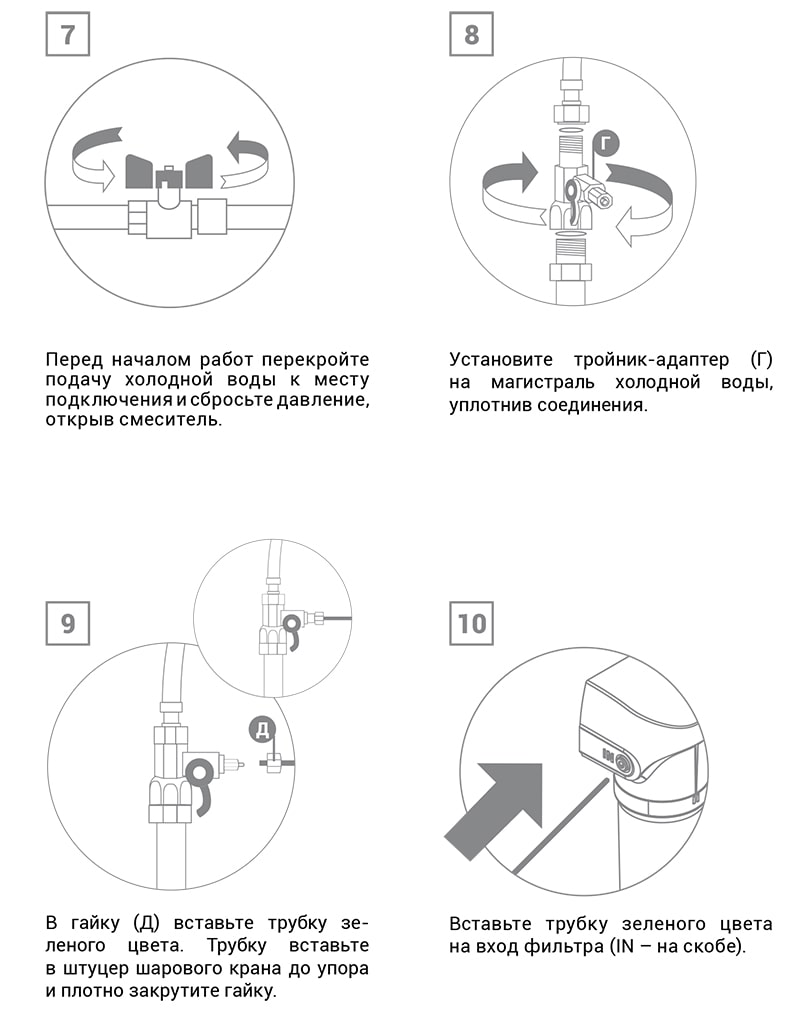

Подключение Гейзер Престиж Смарт к водопроводу под мойкой

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ (№3)

1. Просверлите в мойке отверстие диаметром 12мм.

2. Произведите сборку крана в следующей последовательности:

А. Кран

Б. Чашка декоративная

В. Резиновая прокладка

Г. Шайба пластмассовая

Д. Гайка крепежная с гроверной шайбой

Закрепите кран на мойке.

3. Подключение фильтра к крану чистой воды:

  • Разрежьте синюю пластиковую трубку на 2 части
  • В гайку (Е) проденьте трубку синего цвета.
  • Наденьте на конец трубки упорное пластиковое кольцо (Ж) (рис. 12).
  • Пистон (З) вставьте внутрь трубки до упора (рис. 12).
  • Закрутите на резьбовой шток крана гайку (рис. 12).
  • Вставьте свободный конец синей трубки в гнездо «OUT» на скобе фильтра (рис. 13).

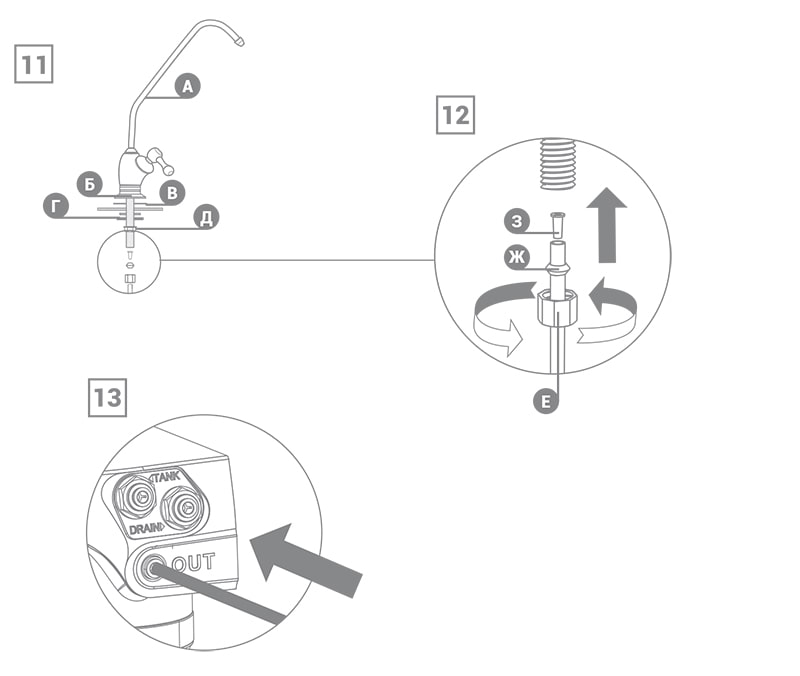

Подключение крана чистой воды к системе Гейзер Престиж Смарт

СБОРКА НАКОПИТЕЛЬНОГО БАКА

Выньте бак из упаковки. Установите бак на подставку в таком положении, при котором он наиболее устойчив

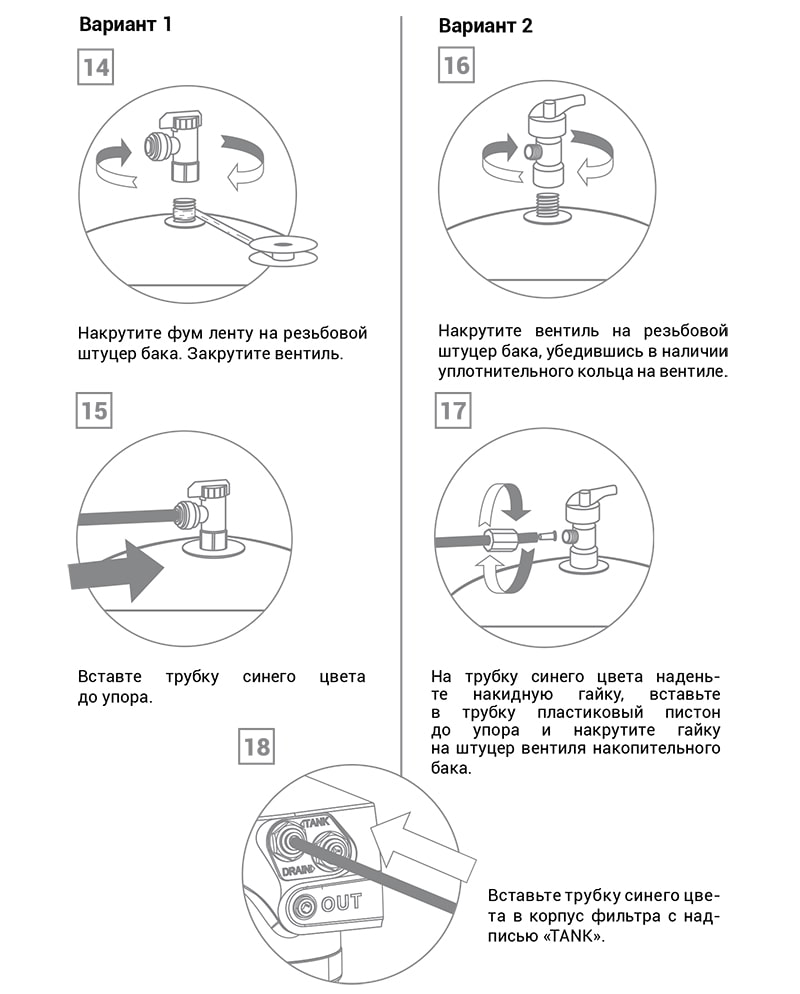

Сборка бака для Гейзер Престиж Смарт

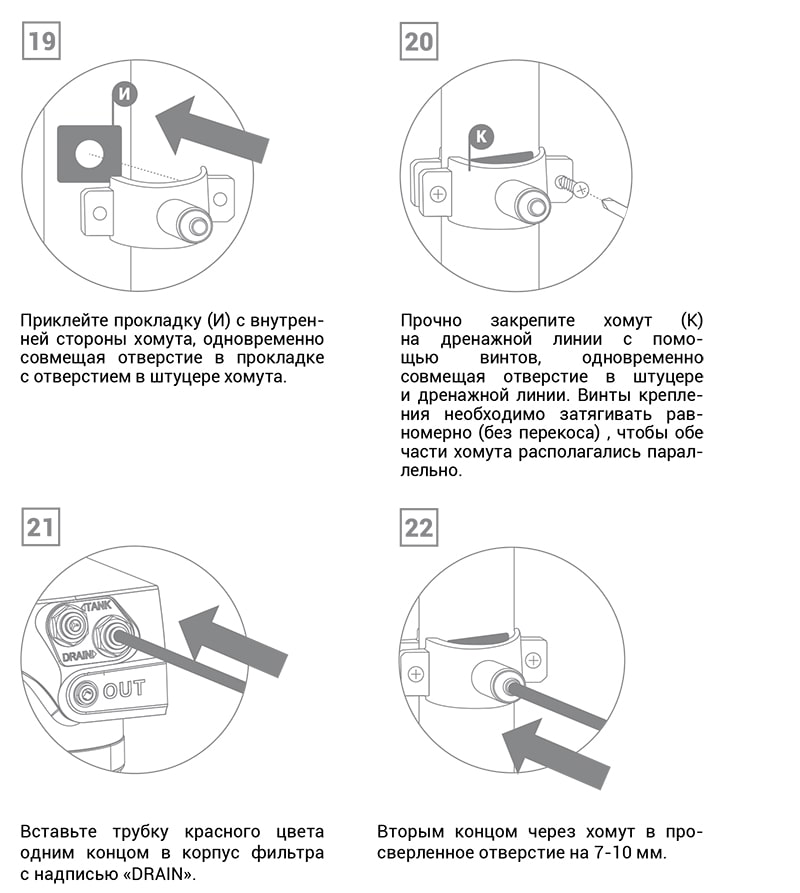

УСТАНОВКА ДРЕНАЖНОГО ХОМУТА

Устанавливать хомут рекомендуется на дренажной линии диаметром 40 мм после сифона.

Просверлите отверстие диаметром 7 мм в том месте, где Вы планируете установить хомут. При горизонтальном расположении дренажной линии отверстие сверлится в верхней части трубы, чтобы избежать попадания сточных вод в фильтр.

Подключение Гейзер Престиж Смарт к канализации через дренажный хомут

НАЧАЛО РАБОТЫ И ПРОМЫВКА СИСТЕМЫ

При первом запуске системы, а также при замене сменных элементов, рекомендуется промывать картриджи.

Закройте кран накопительного бака, откройте кран чистой воды и кран подачи воды.

Через 3-5 минут вода начнет капать из крана чистой воды. Оставьте кран чистой воды открытым на 10 минут, затем закройте его и откройте кран бака.

ВНИМАНИЕ! Не пейте воду, полученную при первом заполнении бака. После заполнения бака откройте кран чистой воды, слейте ВЕСЬ бак и вновь наполните его, как описано выше. Это займет несколько часов в зависимости от давления в подающей магистрали. После этого воду можно пить.

После запуска фильтра в эксплуатацию цвет воды после очистки может быть молочным (мутным). Это обусловлено пузырьками воздуха, вытесняемыми из фильтра. Это не является неисправностью. Через некоторое время использования фильтра пузырьки воздуха исчезают.

Промывку системы следует делать:

  • при первом подключении;
  • после длительных (2-е недели) перерывов в использовании;
  • после обслуживания (например, замены картриджей).

ЗАМЕНА КАРТРИДЖЕЙ

По истечении ресурса или срока службы картриджей они подлежат замене.

Для замены картриджей:

1. Перекройте подачу воды на фильтр

Внимание! При замене картриджей возможно вытекание некоторого количества воды. Рекомендуем подставить под фильтр емкость для сбора воды.

2. Откройте кран чистой воды, чтобы сбросить давление из системы (бака).

3. Отверните поочередно каждый картридж и выньте из скобы.

4. Поставьте новые картриджи, соблюдая очередность ступеней очистки, согласно разделу «Комплектация фильтра Престиж Смарт».

5. Произведите промывку системы.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок — 2 года со дня продажи. При отсутствии даты продажи и штампа торгующей организации срок гарантии исчисляется с даты выпуска фильтра. Гарантия не распространяется на сменные элементы (для них указан ресурс).

Изготовитель снимает с себя ответственность за работу фильтра и возможные последствия в случаях, если:

  • дефекты возникли по вине потребителя или третьих лиц в результате нарушений правил перевозки, хранения, монтажа и условий эксплуатации, указанных в данной инструкции по эксплуатации;
  • имеются недостатки работ по монтажу, выполняемых в момент подключения, равно как и после монтажа, повлекшие причинение вреда здоровью и/или имуществу потребителя либо третьих лиц по причине нарушения нормативов, требований и инструкций по установке и эксплуатации товара;
  • технические параметры товара не находятся в пределах, установленных изготовителем в данной инструкции по эксплуатации;
  • фильтр или комплектующие имеют механические повреждения;
  • при подключении и эксплуатации не соблюдались требования данной инструкции;
  • преждевременный выход из строя частей изделия произошел по причине несвоевременной замены комплектующих или эксплуатации изделия в условиях, не соответствующих требованиям к исходной воде, установленным данной инструкцией;
  • пользователем были самостоятельно внесены изменения в конструкцию в ходе ремонта или модернизации;
  • картриджи выработали свой ресурс;
  • фильтр использовался не по назначению (для очистки агрессивных жидкостей);
  • имели место обстоятельства непреодолимой силы и другие случаи, предусмотренные законодательством;

Срок службы системы — 5 лет.

Утилизация — в соответствии с санитарными, экологическими и иными требованиями, установленными национальными стандартами в области охраны окружающей среды.

МЕРЫ ПРЕДОСТОРОЖНОСТИ, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

Предохраняйте фильтр от ударов, падений, воздействия прямого солнечного света и отрицательных температур.

Транспортировка фильтра допускается в любых закрытых транспортных средствах (кроме неотапливаемых отсеков самолетов) в соответствии с правилами и нормами перевозки, действующими на данном виде транспорта. Не допускается воздействие аэрозолей, агрессивных и пахучих веществ.

Хранение фильтра производится в упакованном виде, на расстоянии не менее 1 м от отопительных приборов, при температуре от +4 до +25 °С.

Срок хранения фильтра без нарушения упаковки – 3 года.
