Инструкция к Гейзер Престиж
ПРИНЦИП ОЧИСТКИ ВОДЫ
В фильтрах серии ГЕЙЗЕР-Престиж применяется многоступечатая схема очистки и кондиционирования воды сменными фильтрующими элементами.
Применяемые фильтрующие материалы*
- Механические картриджи из полипропиленовых волокон (серии ЭФМ или РР) осуществляют очистку воды от грязи, взвешенных частиц и нерастворимых примесей. Ресурс до 6000 л.
- Картридж СВС изготовлен из высококачественного прессованного кокосового угля по технологии «карбон-блок». Обладает большей сорбционной способностью, чем гранулированный уголь, обеспечивая более качественную очистку воды. Устраняет запах, улучшает вкус и цвет воды. Удаляет большинство органических соединений. Ресурс - до 7000 л.
- При очистке воды методом обратного осмоса используются специальные мембраны. Сквозь отверстия мембраны (10-10м.) проходят только молекулы воды, поэтому эффективность очистки может достигать 99,9%. Ресурс мембран - до 3500 л.
- Для полного устранения запаха воды применяется постфильтр из прессованного активированного кокосового угля. Ресурс - до 6000 л.
- Минерализатор создан на основе исключительно природных компонентов. Насыщает воду полезными минеральными солями и микроэлементами. Ресурс - до 6000 л.
ТРЕБОВАНИЯ К ИСХОДНОЙ ВОДЕ
| Давление воды на входе в систему с помпой, атм | 2-8 |
| Давление воды на входе в систему без помпы, атм | 3-8 |
| pH | 3-11 |
| Температура воды, °С | +4…+40 |
| Минерализация, мг/л | не более 1500 |
| Концентрация хлоридов суммарно, мг/л | не более 1200 |
| Мутность, мг/л | не более 1 |
| Жесткость, мг-экв/л | не более 7 |
| Железо (Fe2+), мг/л | не более 0,3 |
| Железо (Fe3+), мг/л | не более 0,3 |
| Марганец (Mn), мг/л | не более 0,1 |
| Перманганатная окисляемость, мг О2/л | не более 10 |
| Общее микробное число, КОЕ/мл | не более 1000 |
| Coli-индекс | 1 |
Более высокие значения показателей требуют дополнительной предварительной очистки.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Объем накопительного бака (объем воды в накопительном баке составляет 40…70% его объема, в зависимости от давления в подводящем водопроводе), л | 12* |
| Избыточное давление воздуха в накопительном баке, атм | 0,4-0,5 |
| Производительность (зависит от давления и температуры воды), л/сутки | до 200 |
| Температура очищаемой воды, °С | +4…+40 |
| Габариты (без накопительного бака), мм | 470x380x420 |
*Возможна комплектация накопительным баком 7,6 и 3,8 л.

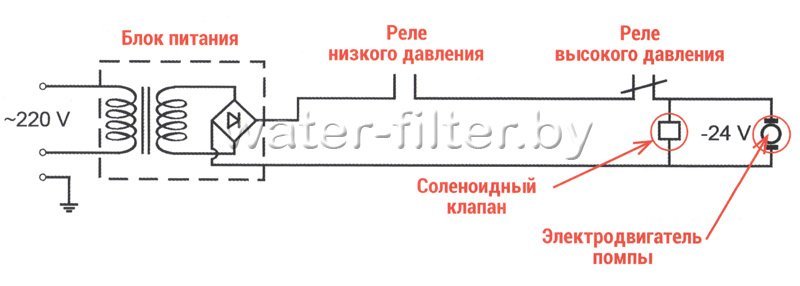

ЭЛЕКТРИЧЕСКАЯ СХЕМА СИСТЕМЫ ОБРАТНОГО ОСМОСА ДЛЯ МОДЕЛЕЙ С ПОМПОЙ

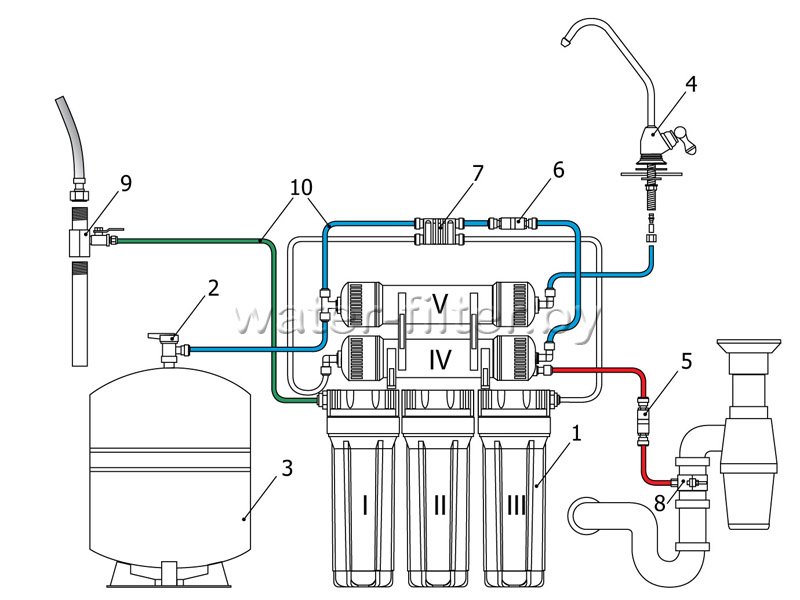

СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ
| 1. Корпуса с фильтрующими элементами в сборе на каркасе I - корпус механического фильтра II, III- корпус угольного фильтра IV - корпус мембраны обратного осмоса V - корпус угольного постфильтра | -1 компл. |
| 2. Вентиль накопительного бака | -1 шт. |
| 3. Накопительный бак | -1 шт. |
| 4. Кран чистой воды | -1 компл. |
| 5. Ограничитель дренажного потока | -1 шт. |
| 6. Обратный клапан | -1 шт. |
| 7. Автопереключатель воды | -1 шт. |
| 8. Дренажный хомут | -1 компл. |
| 9. Тройник (адаптер) с краном подачи воды | -1 компл. |
| 10. Трубка JG 1/4'' | -1 компл. |
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
** Возможны варианты комплектации накопительной емкостью 12, 7,6, 3,8 литра

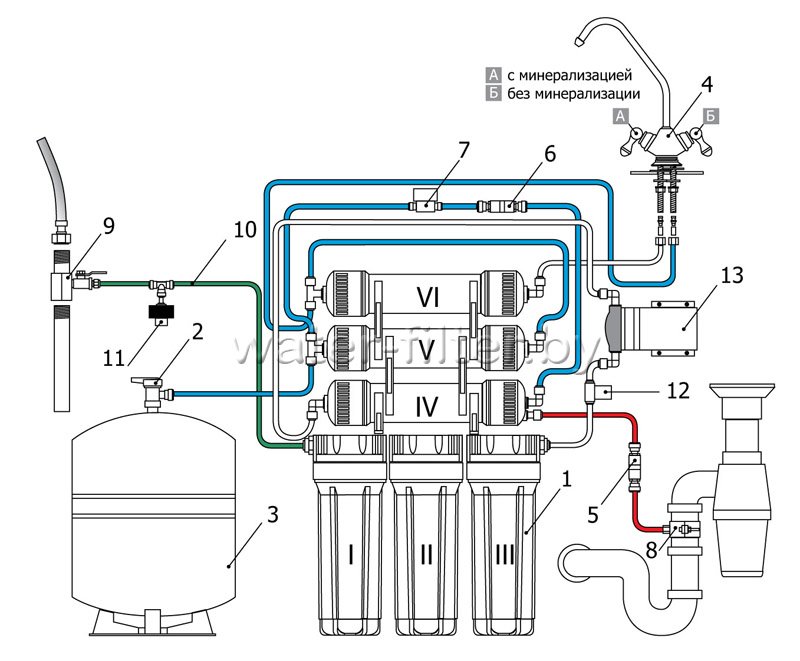

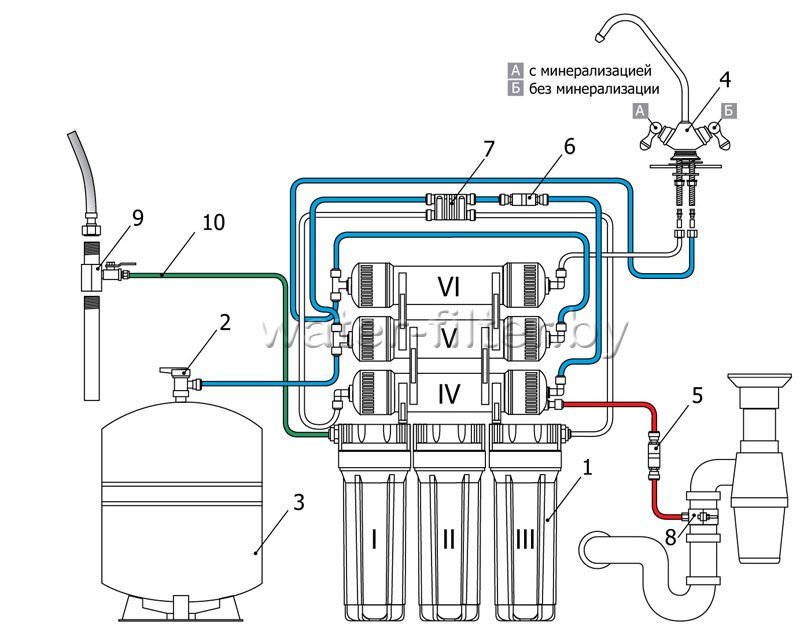

СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ-М
| 1. Корпуса с фильтрующими элементами в сборе на каркасе I - корпус механического фильтра II, III- корпус угольного фильтра IV - корпус мембраны обратного осмоса V - корпус угольного постфильтра VI - корпус минерализатора | -1 компл. |
| 2. Вентиль накопительного бака | -1 шт. |
| 3. Накопительный бак | -1 шт. |
| 4. Кран чистой воды | -1 компл. |
| 5. Ограничитель дренажного потока | -1 шт. |
| 6. Обратный клапан | -1 шт. |
| 7. Автопереключатель воды | -1 шт. |
| 8. Дренажный хомут | -1 компл. |
| 9. Тройник (адаптер) с краном подачи воды | -1 компл. |
| 10. Трубка JG 1/4'' | -1 компл. |
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ-П
| 1. Корпуса с фильтрующими элементами в сборе на каркасе I - корпус механического фильтра II, III- корпус угольного фильтра IV - корпус мембраны обратного осмоса V - корпус угольного постфильтра | -1 компл. |
| 2. Вентиль накопительного бака | -1 шт. |
| 3. Накопительный бак | -1 шт. |
| 4. Кран чистой воды | -1 компл. |
| 5. Ограничитель дренажного потока | -1 шт. |
| 6. Обратный клапан | -1 шт. |
| 7. Автопереключатель воды | -1 шт. |
| 8. Дренажный хомут | -1 компл. |
| 9. Тройник (адаптер) с краном подачи воды | -1 компл. |
| 10. Трубка JG 1/4'' | -1 компл. |
| 11. Реле низкого давления | -1 шт. |
| 12. Соленоидный клапан | -1 шт. |
| 13. Насос (помпа) | -1 шт. |
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.

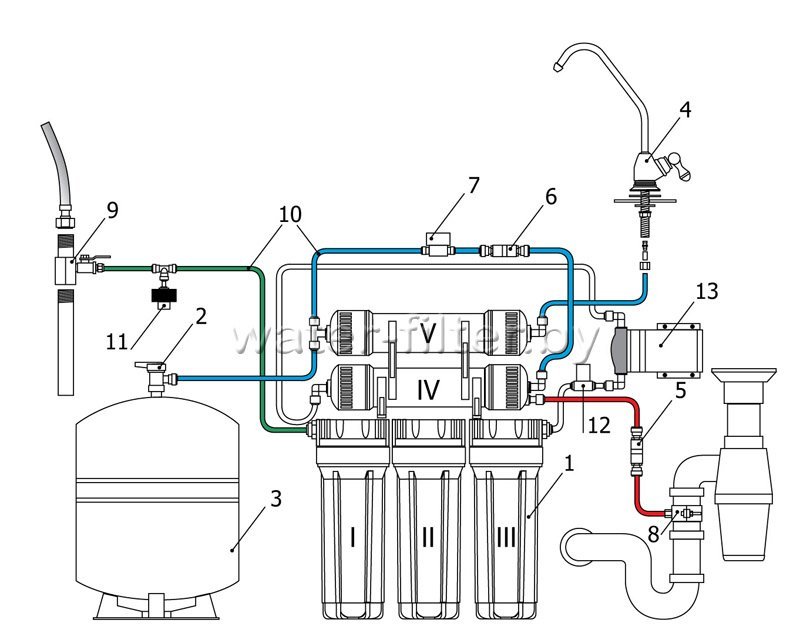

СХЕМА ПОДКЛЮЧЕНИЯ И КОМПЛЕКТ ПОСТАВКИ ГЕЙЗЕР-ПРЕСТИЖ-ПМ
| 1. Корпуса с фильтрующими элементами в сборе на каркасе I - корпус механического фильтра II, III- корпус угольного фильтра IV - корпус мембраны обратного осмоса V - корпус угольного постфильтра VI - корпус минерализатора | -1 компл. |
| 2. Вентиль накопительного бака | -1 шт. |
| 3. Накопительный бак | -1 шт. |
| 4. Кран чистой воды | -1 компл. |
| 5. Ограничитель дренажного потока | -1 шт. |
| 6. Обратный клапан | -1 шт. |
| 7. Автопереключатель воды | -1 шт. |
| 8. Дренажный хомут | -1 компл. |
| 9. Тройник (адаптер) с краном подачи воды | -1 компл. |
| 10. Трубка JG 1/4'' | -1 компл. |
| 11. Реле низкого давления | -1 шт. |
| 12. Соленоидный клапан | -1 шт. |
| 13. Насос (помпа) | -1 шт. |
* Производитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные улучшения без их отражения в данной инструкции.
МОНТАЖ СИСТЕМЫ
Рекомендуем доверить монтаж системы специалистам, либо произвести установку строго по инструкции.
Не рекомендуется разбирать заводские соединения - система поставляется в собранном виде и испытанной на высокое давление.
Система подключается к магистрали ХОЛОДНОЙ воды.

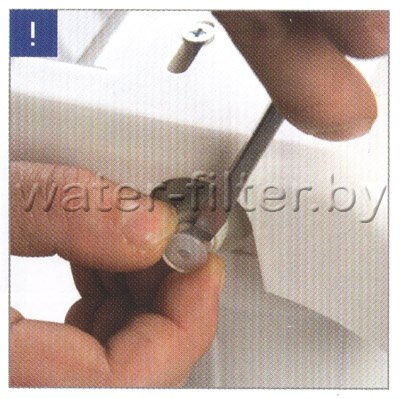

| Выньте фильтр из упаковочной коробки. Удалите транспортные заглушки (!). Установите кронштейн с корпусами (и картриджами) в удобном месте на высоте не менее 15 см от дна корпусов до пола. Разместите накопительный бак на расстоянии не менее 1 метра от нагревательных приборов. |
|
Подключение к водопроводу
Перекройте подачу воды к месту подключения.
Установите тройник адаптер (А) в магистрали холодной воды, уплотнив соединения (1).
Вверните в адаптер шаровый кран подачи воды (2).
В гайку (В) вставьте трубку зеленого цвета (4).
Трубку вставьте в штуцер шарового крана до упора и плотно закрутите гайку (5).
Свободный конец этой трубки присоединяется на вход фильтра или к тройнику реле низкого давления (для моделей с помпой) (1).
Вверните вентиль накопительной емкости в накопительный бак (2), один конец синей трубки вставьте в присоединение крана, а второй в тройник (3).
Вывод дренажа
В пластмассовой трубе слива воды из раковины в канализацию (лучше после сифона) просверлите отверстие диаметром 7 мм.
Наденьте на трубу слива хомут (Д).
Вставьте трубку красного цвета от ограничителя дренажного потока (поз. 5, см. Схема подключения) через хомут (Д) в просверленное отверстие, положив прокладку (Г).
Подключение крана чистой воды

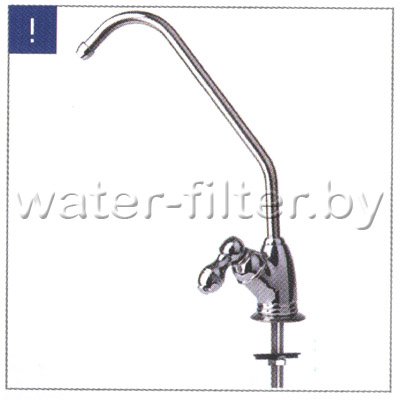

Просверлите в мойке отверстие диаметром 12 мм. Произведите сборку крана в следующей последовательности:
|
|

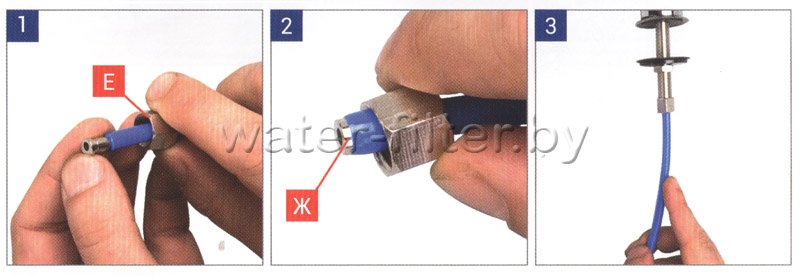

В гайку (Е) проденьте трубку синего цвета (1). Пистон (Ж) вставьте внутрь трубки до упора (2). Закрутите на резьбовой шток крана гайку (3).
Подключение минерализатора
Установите корпус на кронштейны и присоедините его трубками, соблюдая направление потока: от корпуса – на вход, от выхода – к крану чистой воды.
Перед запуском системы проверьте правильность всех подключений.
ПРОМЫВКА СИСТЕМЫ
Закройте кран накопительного бака, откройте кран чистой воды и кран подачи воды. Через 3-5 минут вода начнет капать из крана чистой воды. Оставьте кран чистой воды открытым 10 минут, затем закройте его и откройте кран бака на несколько часов. В баке будет создаваться давление.
Промывку системы следует делать еще в двух случаях:
- после длительных (более 2-х недель) перерывов в использовании;
- после обслуживания
ОБСЛУЖИВАНИЕ СИСТЕМЫ
Замена картриджей I, II, III ступени

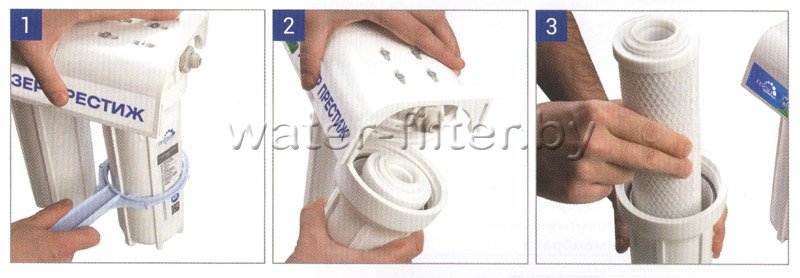

Перекройте воду на входе и на накопительном баке. Откройте кран чистой воды, для сброса давления в системе. При помощи ключа снимите колбу корпуса фильтра (1) и поменяйте соответствующий картридж. Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком). Установите колбу на место и затяните ключом. Проверьте систему на герметичность.
Замена обратноосматической мембраны

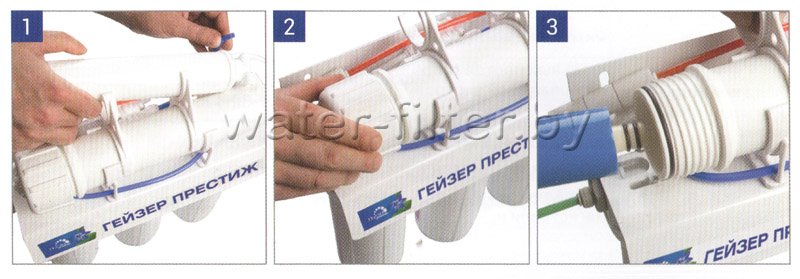

В целях сохранности мембраны при транспортировке и хранении, она поставляется, герметично запаянная. Перед установкой снимите упаковку, перекройте краны бака и подачи воды, откройте кран чистой воды и отсоедините трубки подключения корпуса VI (1). Извлеките старую мембрану (2). Установите новую мембрану, смазав уплотнения пищевым силиконом или вазелином(3) Закрутите крышку корпуса мембраны. Для замены используйте только рекомендуемые мембраны.
Замена угольного постфильтра и минерализатора
Отсоедините трубки корпуса (1), замените постфильтр новым, подсоедините трубки. Замена минерализатора производится аналогичным образом.
ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ СПОСОБЫ ИХ УСТРАНЕНИЯ
| Возможная неисправность | Причины | Способ устранения | Примечание |
|---|---|---|---|
| Из крана чистой воды идет вода белого цвета | В системе воздух | Постепенно воздух сам выйдет из системы | Это нормальная ситуация при запуске новой системы или замене фильтрующих модулей |
| Вода не поступает в накопительную емкость или поступает медленно | Низкое давление в подводящей магистрали (менее 3 атм) | Установить блок повышения давления | Скорость поступления воды в накопительную емкость (после мембраны) должна быть 75-100 мл/мин. |
| Забиты картриджи 1,2,3 ступеней предфильтрации | Почистить или заменить картридж | Картриджи могут быстро забиться от залпового сброса грязи в водопровод или если через них постоянно течет вода, т.е. не перекрывается дренажный поток. | |
| Забита осмотическая мембрана | Заменить | Мембрана может достаточно быстро забиться, если работает на жесткой воде | |
| Неисправен автопереключатель | Заменить | Автопереключатель может не работать из-за заводского брака | |
| Препятствия в трубопроводах | Проверить и устранить | ||
| Из накопительного бака поступает очень мало воды | Система только что начала работать | Заполнение бака в зависимости от температуры воды и давления в магистрали может составить от 4 до 6 часов. | |
| Низкое избыточное давление в накопительном баке | Увеличить давление | Нормальное давление в пустом баке должно быть 0,4-0,5 атм. | |
| Утечки воды | Фитинги не затянуты | Затянуть соединения | |
| Вода имеет привкус или неприятный запах | Угольный постфильтр исчерпал свой ресурс | Заменить | |
| Остатки консерванта в накопительном баке | Слить всю воду из бака и снова наполнить его | ||
| Дренажный поток не перекрывается после наполнения накопительной емкости | Пониженное давление в подводящей магистрали и, как следствие, не работает автопереключатель* | Установить блок повышения давления | Автопереключатель устойчиво работает при давлении более 2,5 атм |
| Неисправен автопереключатель | Заменить | Автопереключатель может не работать из-за заводского брака |
