Инструкция к Гейзер-Ультра Био
НАЗНАЧЕНИЕ
Фильтры серии Гейзер-Био — единственные в России серийные фильтрующие системы, получившие сертификат соответствия по системе ГОСТ Р.
Фильтры Гейзер-Ультра Био удаляют все бактерии и вирусы, очищают воду от вредных примесей, хлора, тяжелых металлов, нитратов, пестицидов, взвешенных частиц, избытка солей жёсткости и корректируют ее минеральный состав. Вода проходит через трёхступенчатую схему очистки, укомплектованную сменными фильтрующими элементами стандарта Slim Line 10”.
ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ
- Осадочный механический картридж (ЭФМ, ПФМ, PP) из полипропилена осуществляет очистку воды от грязи, взвешенных частиц и нерастворимых примесей.
- Картридж Арагон-Био содержит особо эффективный бактерио-динамический агент, убивающий вирусы и бактерии уже при прохождении воды, не позволяя им осаждаться на поверхности картриджа, что при сохранении в картридже серебра в несмываемой форм создает двойную гарантию очистки от вирусов. Задерживает самые мелкие механические частицы и удаляет растворенные химические примеси благодаря сложной внутренней структуре механизмов сорбции и ионного обмена. Арагон-Био полностью удаляет из воды все бактерии и вирусы, включая гепатит А, ротавирусы и норовирусы, согласно протоколам испытаний 10/12, 11/12 от 10.12.2012 ИПЛ ПЧС МЧС № 164. Подтверждено испытаниями в Институте Микробиологии Пастера (Франция). Серебро, введённое в структуру материала в металлической несмываемой форме, полностью блокирует размножение отфильтрованных бактерий и вирусов. В картридже Арагон-Био изменяется структура растворенных в воде солей жесткости, образуется полезная для организма человека арагонитовая форма карбоната кальция. В результате снижается количество накипи и повышается усвояемость кальция. Фильтры Гейзер-Ультра Био в модификации для мягкой воды комплектуются картриджем Арагон-М Био. Он насыщен солями кальция, поэтому все соли жесткости остаются в очищаемой воде. Такие фильтры комплектуются также дозаторами минеральных солей «В», которые обогащают отфильтрованную воду необходимыми организму солями кальция и магния.
- Сигналом к замене картриджа Арагон-Био служит резкое снижение напора очищенной воды (самоиндикация ресурса). Фильтроматериал полностью исключает попадание отфильтрованной грязи в очищенную воду (антисброс).
- Дисраптор — новейшая технология удаления вирусов, бактерий, цист, гуминовых соединений. Уникальный фильтроматериал на основе наноалюминиевых волокон от американской компании Ahlstrom. Эффективно снижает уровень хлора, железа и тяжелых металлов. Протестирован по американским стандартам 42, 53, 61 NSF (Национального санитарного фонда).
- Картридж БС используется для модификаций фильтров Гейзер-Ультра Био для сверхжесткой воды для удаления избыточных солей жесткости. В качестве фильтрующей среды применяется ионообменная смола пищевого класса.
- Картридж БА используется для модификаций фильтров Гейзер-Ультра Био для железистой воды для удаления избыточного растворенного железа методом каталитического окисления и соединений других металлов. В качестве основы для фильтрующей загрузки используется природный фильтрующий материал кальцит.
- ММВ — картридж из высококачественного углеродного волокна, обладающего большей поверхностью поглощения и повышенным ресурсом в сравнении с другими сорбентами. Эффективно удаляет органические и хлорорганические соединения, свободный хлор, неприятные запахи и посторонний вкус. Добавка серебра в фильтрующий материал картриджа обеспечивает бактериостатический эффект в течение всего срока службы.
ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ
| Взвешенные примеси (ржавчина, песок, водоросли, другие частицы) более 5 мкм | 100% |
| Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий) | до 99% |
| Активный хлор | до 96% |
| Органические соединения | до 92% |
| Соли жесткости | до 85% |
| Микроорганизмы и кишечная палочка | 100% |
| Вирус гепатита А, ротавирусы и норовирусы | до 100% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Габаритные размеры корпуса водоочистителя в сборе не более, мм | 380х310х140 |
| Рекомендуемая скорость фильтрации не более | 3,5 л/мин |
| Максимальное рабочее давление | 7 атм |
| Периодичность регенерации картриджа БС (при жесткости 6-4 мг-экв/л) | 200-400 л |
| Температура воды не более | 40 °С |
| Масса без упаковки не более | 6,5 кг |
СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ
| Картридж | Срок службы*, мес. | Ресурс*, л. |
| Осадочный | 12 | до 6000 |
| Арагон-Био | 12 | до 7000 |
| Дисраптор/ММВ | 18 | до 10000 |
| БА | 6-8 | до 2000** |
| БС | 12 | до 4000*** |
* зависит от загрязненности исходной воды
** при содержании железа в воде до 1 мг/л
*** при жесткости до 3 мг-экв/л
КОМПЛЕКТАЦИЯ ФИЛЬТРОВ ГЕЙЗЕР-УЛЬТРА БИО
| Модель | Первая ступень | Вторая ступень | Третья ступень | корпус | Применение |
| 411 | осадочный | Арагон М Био+В | Дисраптор/ММВ | белый | мягкая вода |
| 412 | осадочный | Арагон М Био+В | Дисраптор/ММВ | прозрачный | мягкая вода |
| 421 | осадочный | Арагон Ж Био | Дисраптор/ММВ | белый | жесткая вода |
| 422 | осадочный | Арагон Ж Био | Дисраптор/ММВ | прозрачный | жесткая вода |
| 431 | Арагон Ж Био | БС | Дисраптор/ММВ | белый | сверхжесткая вода |
| 432 | Арагон Ж Био | БС | Дисраптор/ММВ | прозрачный | сверхжесткая вода |
| 441 | БА | Арагон Ж Био | Дисраптор/ММВ | белый | железистая вода |
| 441 | БА | Арагон Ж Био | Дисраптор/ММВ | прозрачный | железистая вода |
ПОДКЛЮЧЕНИЕ И МЕРЫ БЕЗОПАСНОСТИ
Подключение производится только квалифицированным специалистом или представителем предприятия-изготовителя!* Не рекомендуется без необходимости разбирать заводские соединения.
ПОРЯДОК ПОДКЛЮЧЕНИЯ

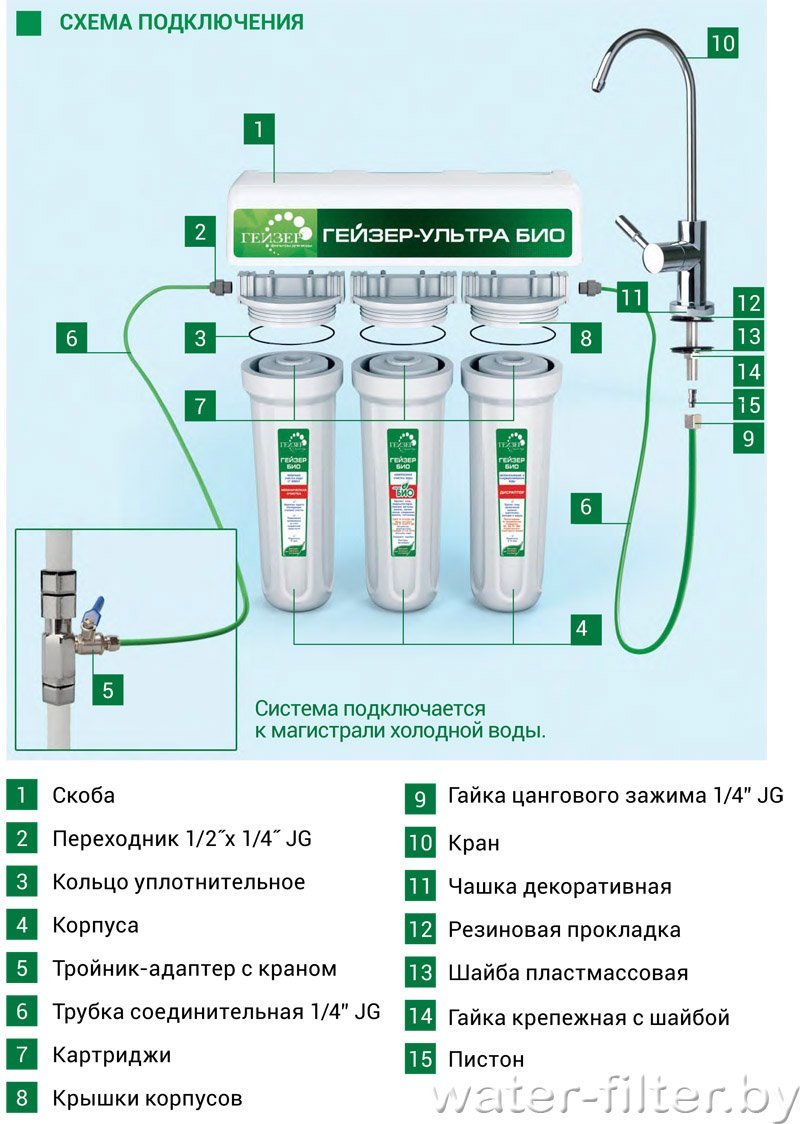

| Подключение к магистрали холодного водоснабжения осуществляется с помощью поставляемого комплекта согласно схеме. Разрежьте трубку на 2 удобные для подключения части и подсоедините каждую на вход и выход фильтра. Внимание! Вход — колба №1,выход — колба №3. Рекомендуем доверить монтаж системы специалистам либо произвести установку строго по инструкции. |
|
Система подключается к магистрали холодной воды:
|
|

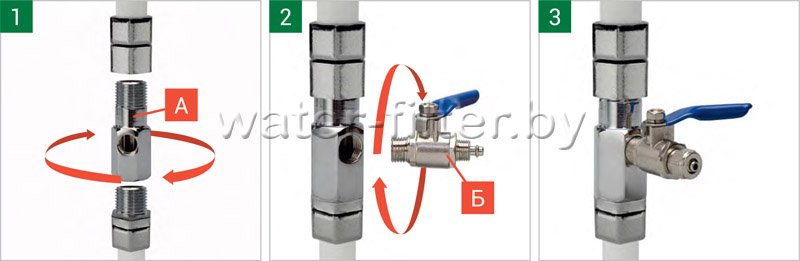

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
- Перекройте подачу воды к месту подключения.
- Установите тройник-адаптер (А) в магистрали холодной воды, уплотнив соединения (рис. 1).
- Вверните в адаптер шаровой кран (Б) подачи воды (рис. 2).

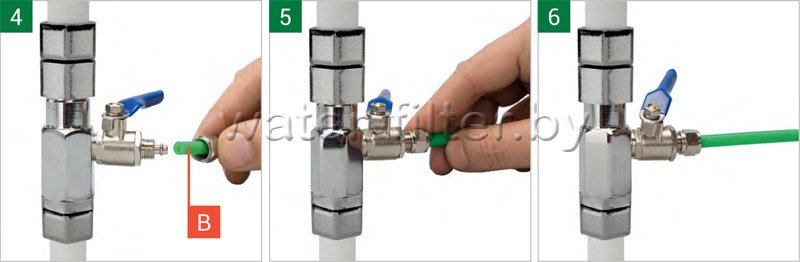

- В гайку (В) вставьте пластиковую трубку (рис. 4).
- Трубку вставьте в штуцер шарового крана до упора (рис. 5) и плотно закрутите гайку (рис. 6).

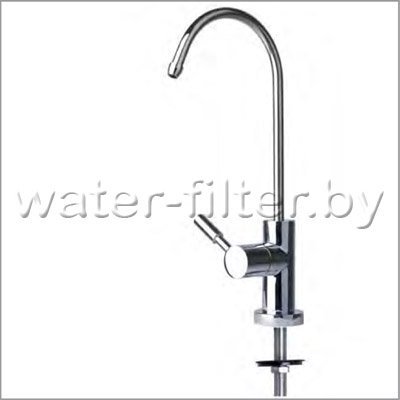

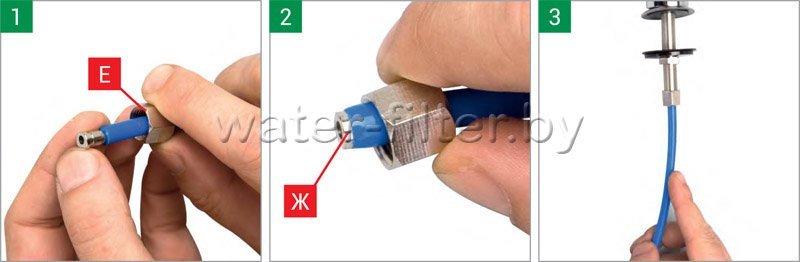

ПОДКЛЮЧЕНИЕ КРАНА ЧИСТОЙ ВОДЫ
|
|
ОБСЛУЖИВАНИЕ ФИЛЬТРА
По истечении ресурса или срока службы картриджей (табл. 3) они подлежат замене.

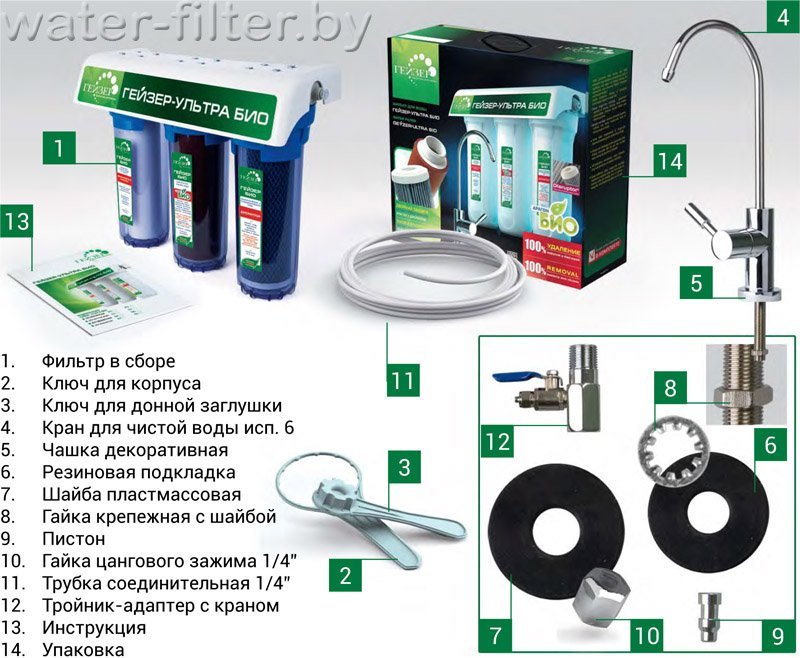

КОМПЛЕКТ ПОСТАВКИ

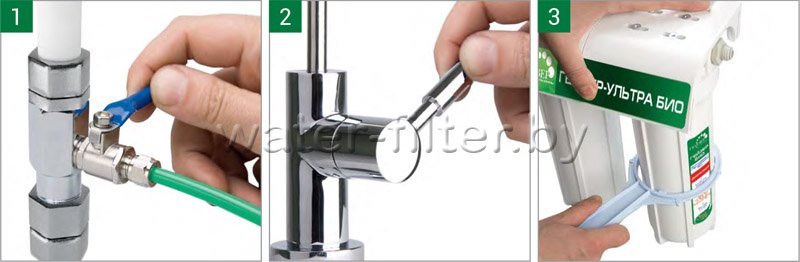

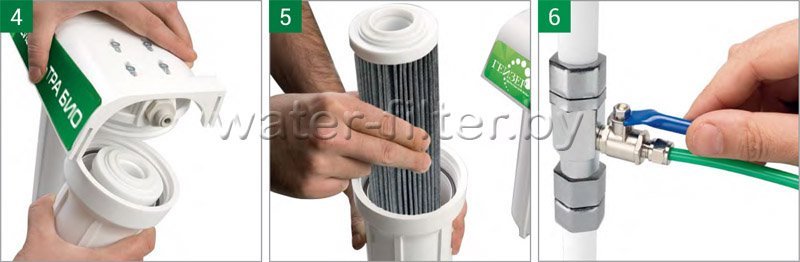

ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ
- Перекройте воду на входе (рис. 1).
- Откройте кран чистой воды для сброса давления в системе (рис. 2).
- При помощи ключа открутите колбу фильтра (рис. 3), проверьте состояние уплотнительного кольца и при необходимости замените его, затем поменяйте соответствующий картридж (рис. 4, 5).
Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).
- Установите колбу на место и затяните ключом.
- Откройте воду на входе и проверьте систему на герметичность (рис. 6).

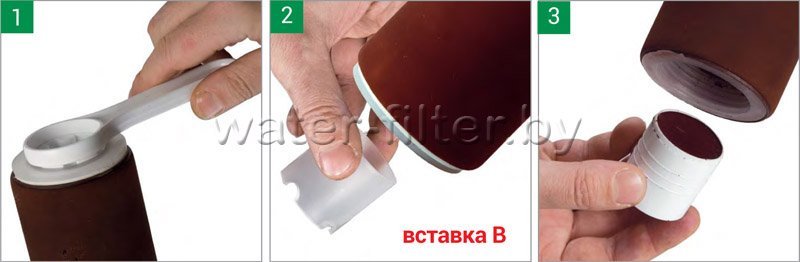

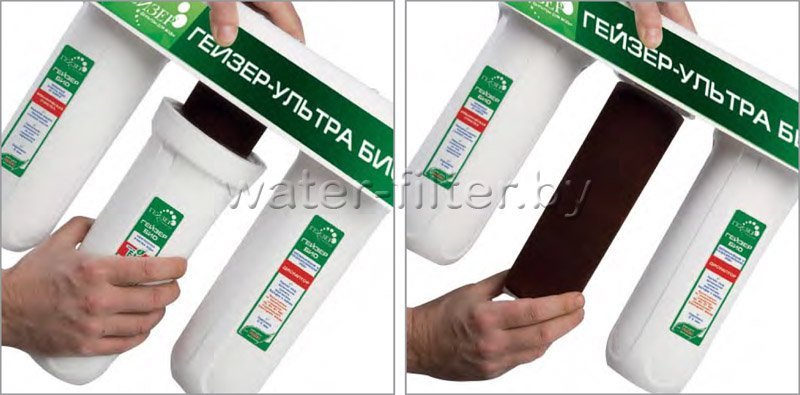

ЗАМЕНА МИНЕРАЛИЗАТОРА
- Раскрутить входящим в комплект поставки ключом колбу и вывернуть картридж Арагон-М Био.
- Вылить из него воду. вставка
У картриджа ключом для донной заглушки вывернуть донную заглушку (рис. 1), извлечь дозатор.
Собрать фильтр в обратном порядке и промывать его 1-2 минуты.
В моделях 431 и 432 при появлениях признаков накипи необходима регенерация картриджа БС.

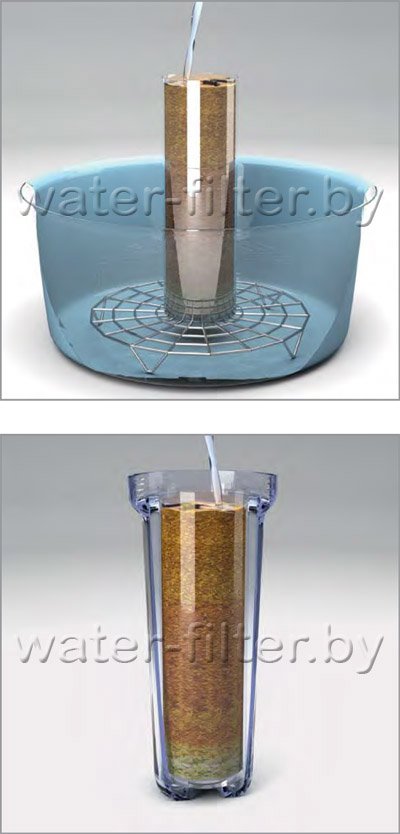

РЕГЕНЕРАЦИЯ КАРТРИДЖА БС ОТ СОЛЕЙ ЖЕСТКОСТИ И ЖЕЛЕЗА
Регенерация картриджа БС выполняется 10%-ным раствором поваренной нейодированной соли (100 г соли на 1 л воды).
Раскрутить входящим в комплект фильтра ключом второй корпус и вынуть умягчающий картридж (БС). Поставить его вертикально в мойку или на подставке в подходящую емкость и дождаться момента, когда из картриджа стечет вода.
| Отвернуть верхнюю крышку умягчающего картриджа рукой. Пролить через картридж 2 л раствора соли, следя, чтобы смола не вылилась с раствором через верх (при пропускании раствора соли через картридж БС возможно бурление жидкости из-за выходящего из слоя смолы воздуха, что является нормальным). |
| Установить картридж со снятой крышкой в корпус и заполнить корпус раствором соли доверху (примерно 0,5 л), осторожно заливая его через картридж и следя за тем, чтобы смола не вылилась с раствором через верх. Оставить в таком состоянии на 8–10 часов. |
Осторожно вынуть картридж из корпуса, дать стечь из него остаточному раствору соли, поставить в мойку или в подходящую емкость и еще раз осторожно пролить через него 2–2,5 л 10%-го раствор соли.
Закрутить на картридже верхнюю крышку и поместить его в корпус.
Собрать фильтр в обратном порядке. Промыть его водой со скоростью 1–1,5 л/мин до исчезновения соленого привкуса (примерно 2–3 мин). Фильтр готов к работе.
