Инструкция к Honeywell-Braukmann F76S

Ребрендинг Honeywell. С осени 2020 г. — Braukmann. Изменилось только название.

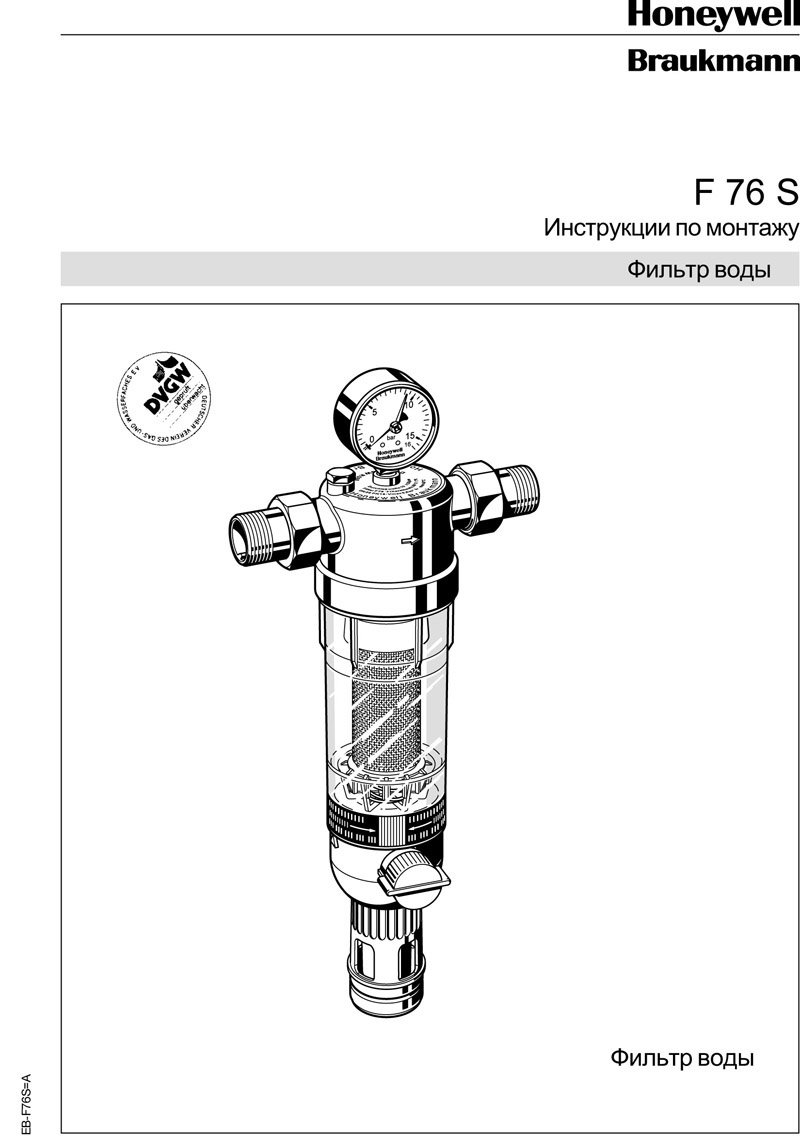

Инструкция к Honeywell-Braukmann F76S

Инструкция по монтажу фильтра воды Honeywell F76S

Для моделей: F76S-1AA, F76S-1 1/2AA, F76S-1 1/4AA, F76S-2AA

1. Монтаж

В процессе монтажа должны соблюдаться местные требования и инструкции по монтажу. Место монтажа должно быть защищено от мороза и должно быть доступным для монтажа. С двух сторон фильтра нужно установить отсечные клапаны.

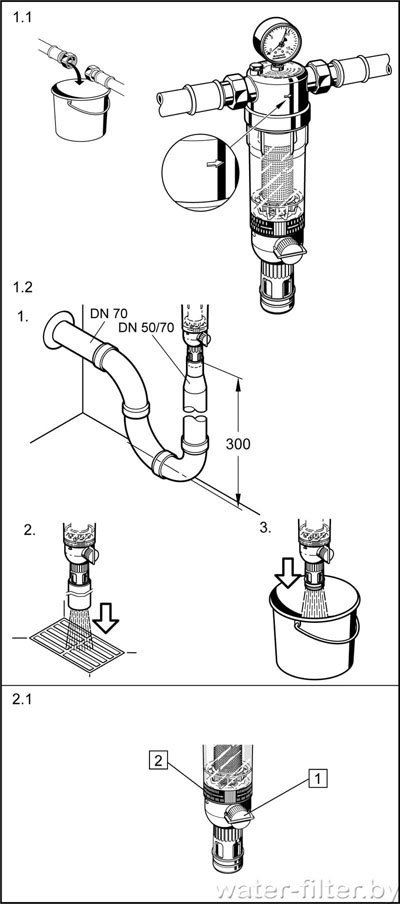

1.1. Сборка

  1. Слейте воду из труб.
  2. Установите фильтр. Проверьте, что направление потока совпадает с направлением стрелки на корпусе фильтра. Установите фильтр на горизонтальную трубу при корпусе фильтра повернутом вертикально вниз. Избегайте изгибов и излишней перетяжки.
  3. При установке манометра обеспечьте водонепроницаемость соединений.
  4. После этого фильтр готов к эксплуатации.

1.2. Сток воды от устройства обратной промывки

Устройство обратной промывки должно быть подсоединено к стоку таким образом, чтобы предотвратить возникновение обратного тока воды. Для этого есть 3 способа:

  1. Прямое подключение к сливной трубе - требуется переходник DN 50/70, сливной трап DN 70 и труба (максимальное количество поворотов трубы на 90 градусов - три).
  2. Свободный слив в существующий слив в полу.
  3. Промывка со сливом в любую емкость.
Размер фильтраКоличество воды, используемой при обратной промывке*
1/2" и 3/4"12 литров
1" и 1 1/4"15 литров
1 1/2" и 2"18 литров
* при входном давлении 4,0 бара и 15 сек. промывке.

2. Обратная промывка

Для обратной промывки фильтра необходимо выходное давление не менее 1,5 бар. Частота промывания зависит от степени загрязнения воды. Рекомендуется промывать фильтр не реже чем раз в два месяца

Для обеспечения удобной и регулярной промывки рекомендуется установить автоматический привод обратной промывки Z11AS.

Фильтрованная вода будет поступать даже во время промывания фильтра.

2.1 Обратная промывка вручную

Если слив фильтра не подключен к канализации, то емкость для сливающейся воды должна быть помещена под слив фильтра до того

  1. Откройте сливной кран поворотом ручки обратной промывки 1 до упора. При этом индикатор должен находиться в вертикальном положении. Устройство обратной промывки начнет работать.
  2. Закройте сливной кран приблизительно через 15 сек. Для значительно загрязненных фильтров, возможно, потребуется более длительное время промывки.

Дату следующей промывки можно отметить с помощью кольца 2

Инструкция к Honeywell F76S

Обратная промывка с помощью автоматического привода обратной промывки Z11AS

Привод автоматической промывки Z11AS поставляется по дополнительному заказу. Привод автоматически включает промывку с периодичностью от 4 мин. до 3 месяцев.

3. Профилактика

Рекомендуется регулярный осмотр Honeywell F76S для проведения следующих процедур:

  • Фильтр нужно чистить регулярно, но не реже чем раз в два месяца путем обратной промывки. Обратная промывка может быть выполнена пользователем.
  • Если обратная промывка не производится, фильтр засорится, что вызовет падение давления и уменьшение потока.
  • Сетки фильтра изготовлены из нержавеющей стали. Красные частицы от ржавых труб не могут повлиять на качество и эффективность работы фильтра.

4. Спецификация

Соединительные размеры - 1/2"-2"

Спецификация фильтра с прозрачным корпусом

Максимальная температура воды - до 40°C

Рабочее давление - 16,0 бар

В процессе чистки пластмассовых деталей не пользоваться очищающими средствами, содержащими растворители. Фильтр с корпусом из красной бронзы применяется, если в месте установки есть ультрафиолетовое излучение или выделяются пары растворителя.

Спецификация фильтра с корпусом из красной бронзы

Максимальная температура воды - до 70°C

Рабочее давление - 25,0 бар*

* При давлении выше, чем 16,0 бар необходимо использовать манометр со шкалой более 16,0 бар.

5. Техника безопасности

  1. Используйте фильтр в исправном состоянии, в соответствии с инструкциями, в соответствии с техникой безопасности.
  2. Следуйте инструкциям по монтажу.
  3. Любые неисправности, которые могут повлиять на безопасность использования фильтра, должны немедленно устраняться.
  4. Фильтр может использоваться только в целях, оговоренных в данной инструкции по монтажу. Фильтр не предназначен ни для каких-либо иных целей.

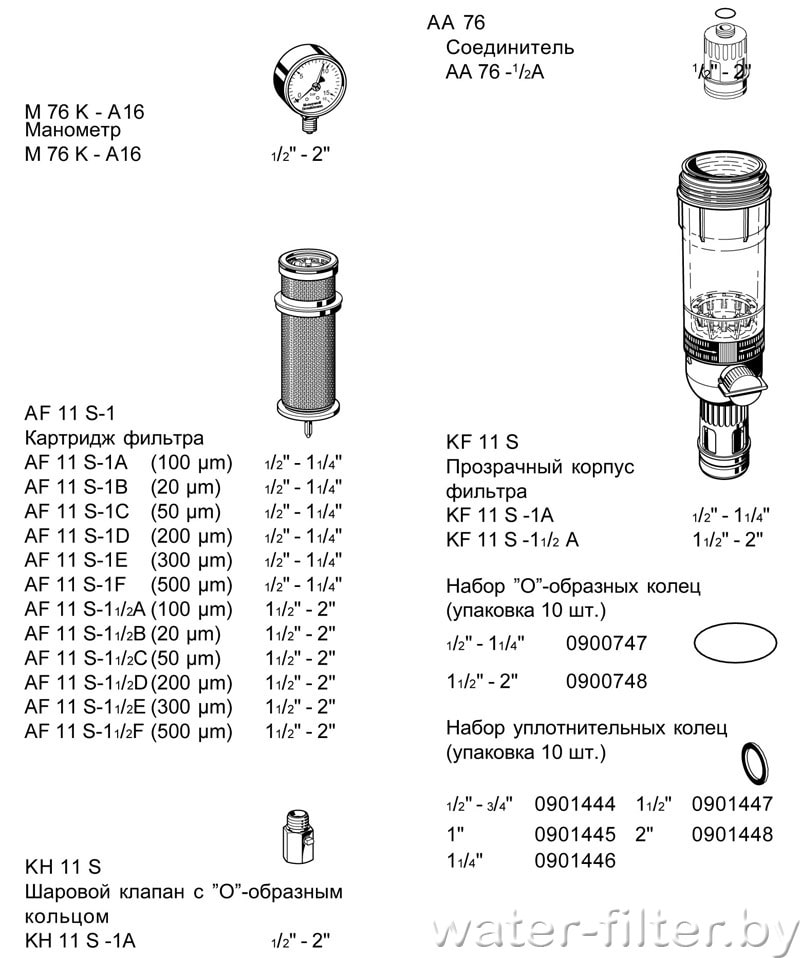

6. Запасные части

Запасные части к Honeywell F76S

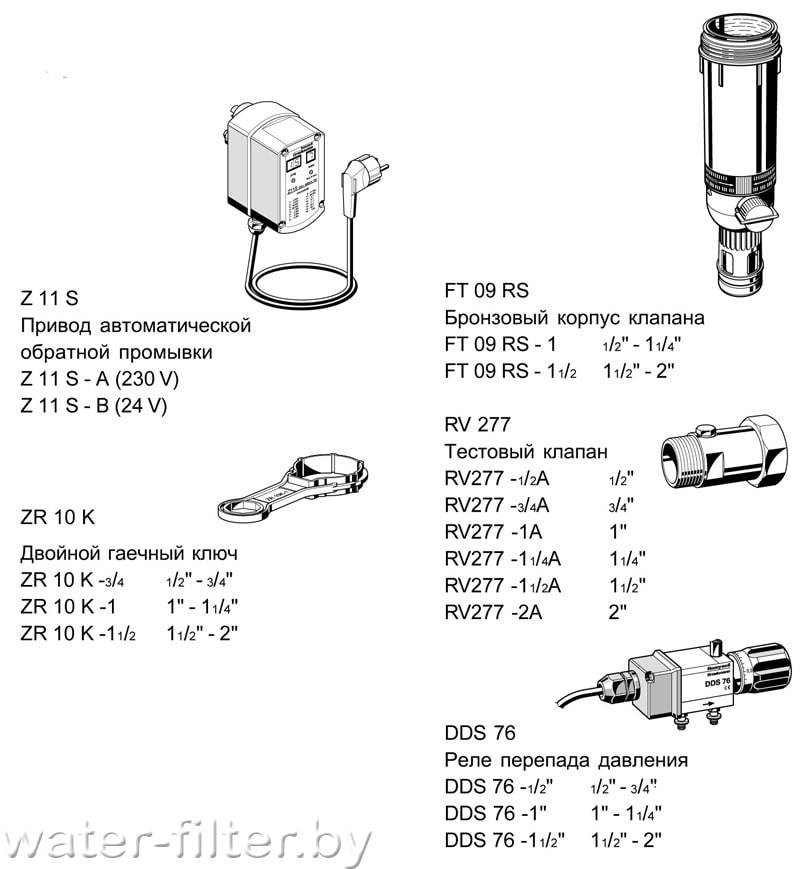

7. Дополнительные принадлежности

Дополнительные принадлежности к Honeywell F76S
